Fosses toutes eaux IBH et INH avec prefiltre incorporé
en polyéthylène

Une fosse toutes eaux est un ouvrage de prétraitement
destiné à retenir les matières décantables présentes dans
les eaux usées domestiques issues d'une habitation. Les
eaux usées domestiques sont les eaux vannes (WC, ...) et
les eaux ménagères (salle de bains, cuisines, buanderies).
Une filière d'épuration complète est constituée d'une
fosse toutes eaux et d'un système de traitement annexe
(filtre à sable, réseau d'épandage ...).
Le préfiltre intégré à la fosse toutes eaux intégrale est
localisé en sortie. Il permet d'indiquer à l'utilisateur la
nécessité d'effectuer la vidange de la fosse, et de prémunir le dispositif de traitement aval (filtre à sable ; réseau d'épandage...) d'un colmatage prématuré.

Aucun piquage de ventilation n'est prévu sur la fosse. Les
ventilations primaire et secondaire doivent être réalisées
respectivement en amont et en aval de la fosse (Cf.
norme XP P16-603, ex DTU 64.1, disponible auprès de
l'AFNOR).

Conformément à l'arrêté interministériel du 06 mai 1996,
article 5, il y a lieu d'effectuer une vidange tous les 4 ans
au minimum.
Après chaque vidange, remettre immédiatement l'appareil en eau.
Ne pas vidanger les appareils dans les périodes de fortes
pluviométries.
L'entretien du préfiltre se fait au jet d'eau, en le retirant
si nécessaire. Il présente un orifi ce de Ø 100 mm de
contrôle du niveau de flottants dans la fosse.



Données techniques
Références volume (en litre) longueur (en mm) Largeur (en mm) Hauteur (en mm) diamètre du regard (en mm) Nb de pièces
principales
 Volume utile
minimal (en m3)
IBH03000 3000 2265 1450 1558 Ø 400 5 3
IBH04000 4000 2287 1810 1569 Ø 400 6 4
IBH05000 5000 2390 1977 1704 Ø 400 7 5
IBH06000 6000

2114

 2202 2310 Ø 400 8 6

Accessoires de série:
Diffuseur
Orifice de contrôle intégré au préfi ltre
Nouveau préfi ltre anti-colmatage

Accessoires optionnels
Rehausse trou d'homme ref: RH2/4030 (IBH) ou
RH2/6030 (INH)
Rehausse diffuseur ref: RHD2/30
Extension rehausse diffuseur ref: RH2/02/30

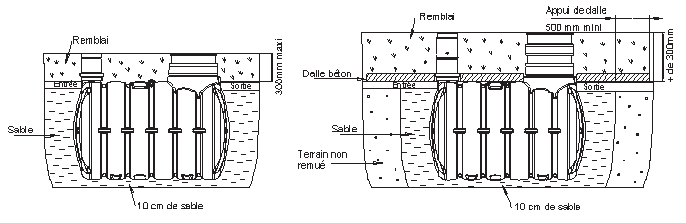

INSTALLATION:
Exécuter le terrassement et poser la fosse sur un lit de
sable de 10 cm minimum parfaitement de niveau.
Raccorder les canalisations d'entrée, de sortie et
laisser la cuve vide pendant la mise en place complète
du remblai latéral. Remblayer le pourtour avec
du sable correctement compacte jusqu'au niveau
de l'entrée et de la sortie. Terminer le remblaiement
au dessus de la fosse jusqu'à 30 cm maximum. Immédiatement
après, effectuer le remplissage d'eau
complet. Pour garder l'accès au trou d'homme poser
exclusivement une rehausse polyéthylène RH2/4030
(IBH) ou RH2/6030 (INH).
POSE AVEC DALLE DE PROTECTION : Si le remblaiement
au dessus du couvercle est supérieur à 30 cm ou en
cas de passage de véhicules à moins de 3 mètres, il
y a lieu de réaliser une dalle de protection en béton
armé juste au dessus de la génératrice de l'appareil.
Cette dalle devra prendre appui sur le terrain stabilisé
et non remué et devra être calculée afi n de supporter
les charges. Lorsque la dalle de protection est
sèche, terminer le remblaiement avec le matériau de
votre choix.
En présence d'un TERRAIN HYDROMORPHE, ARGILEUX
et/ou présence de NAPPE PHREATIQUE, il est impératif
de mettre en place une cuve renforcée en polyéthylène
de notre gamme IBR-INR. Consulter votre
revendeur.
