Pompes semi-rotatives

POMPES KOGE NUES
- Eau claire et hydrocarbures
- Levier bois, corps et couvercle en fonte
- Piston, sièges et clapets en laiton
- Arbre en acier avec presse-étoupe réglable
- Contre brides F et oreilles de fixation

Réf. 10900 KOGE-POMPE N° 0
Débit 15 l/min
Contre brides F1/2" (15x21)
Poids 5 kg
Réf. 10901 KOGE-POMPE N° 1
Débit 20 l/min
Contre brides F3/4" (20x27)
Poids 6 kg
Réf. 10902 KOGE-POMPE N° 2
Débit 30 l/min
Contre brides F1" (26x34)
Poids 9 kg
Réf. 10903 KOGE-POMPE N° 3
Débit 40 l/min
Contre brides F1"1/4 (33x42)
Poids 11 kg
Réf. 10905 KOGE-POMPE N° 5
Débit 60 l/min
Contre brides F1"1/2 (40x49)
Poids 15 kg

POMPES KOGE EQUIPEES
- Aspiration : tube d'acier galvanisé L. 1 m
- Fausse bonde 2" (50x60)
- Refoulement : col de cygne acier, 2 m de flexible, bec verseur

Réf. 10911 KOGE-POMPE N° 1 EQUIPEE HYDROCARBURES
Débit 20 l/min
Tube plongeur Ø 25 mm
Poids 9 kg
Réf. 10912 KOGE-POMPE N° 2 EQUIPEE HYDROCARBURES
Débit 30 l/min
Tube plongeur Ø 25 mm
Poids 12 kg
Réf. 10913 KOGE-POMPE N° 3 EQUIPEE HYDROCARBURES
Débit 40 l/min
Tube plongeur Ø 34mm
Poids 15 kg
Réf. 10931 KOGE-POMPE N° 1 EQUIPEE SPECIAL TRICHLO
Utilisable avec solvants légers
Nota : cette pompe n'est pas ATEX
Débit 20 l/min
Tube plongeur Ø 25 mm, flexible spécial solvants
Poids 9 kg

Pompes diverses:

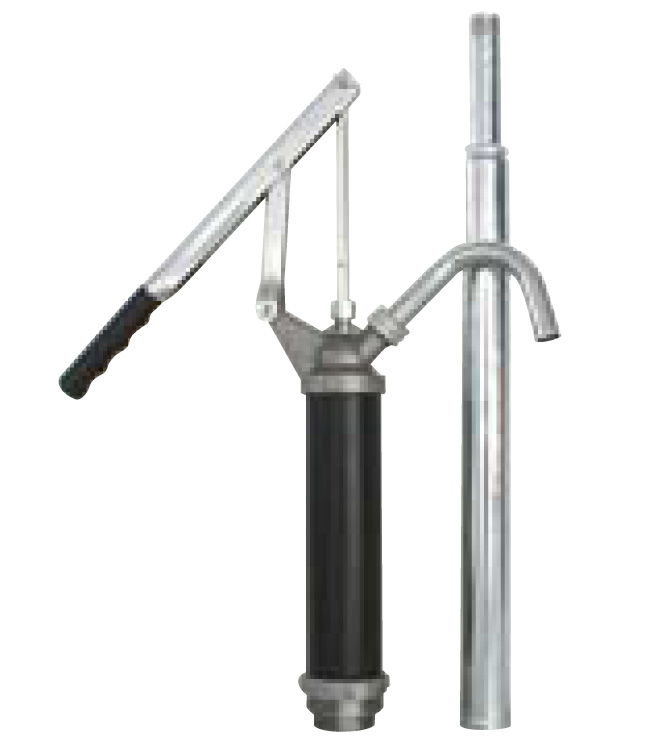

POMPE HUILES, GAZOLE
Débit 25 l/min
Corps et piston acier, presse-étoupe réglable
Tube plongeur téléscopique
Bec verseur, clapet anti-siphonnage
Emballage carton individuel : 510 x 170 x 70 mm
Poids 2,6 kg

POMPES ACIDES, DETERGENTS
Eau, acides, bases, détergents, etc…
(sauf solvants )
Corps et tube polyéthylène
Auto-siphonnante avec bouchon d'arrêt

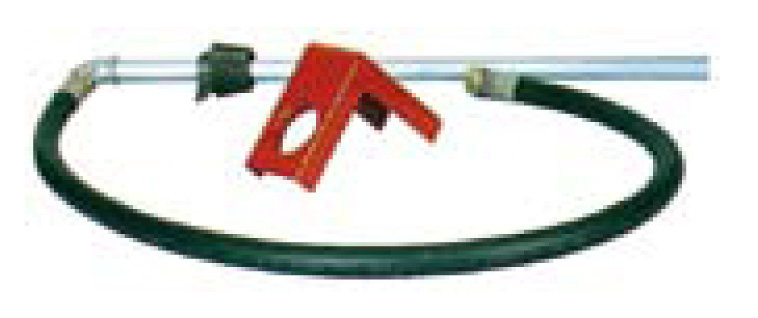

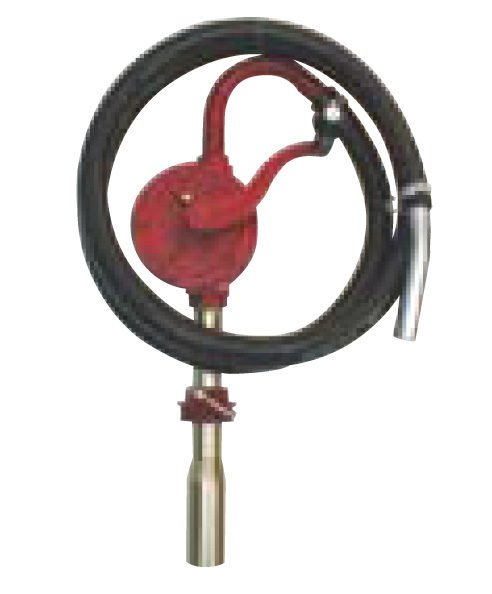

POMPE ROTATIVE GAZOLE
Débit 40 l/min
Hauteur d'aspiration 2 m
Corps fonte, rotor à palettes
Tube plongeur métal en 3 pièces L. 1,05 m
Fausse bonde réglable
Flexible longueur 1,5 m avec bec verseur
Poids 5,5 kg

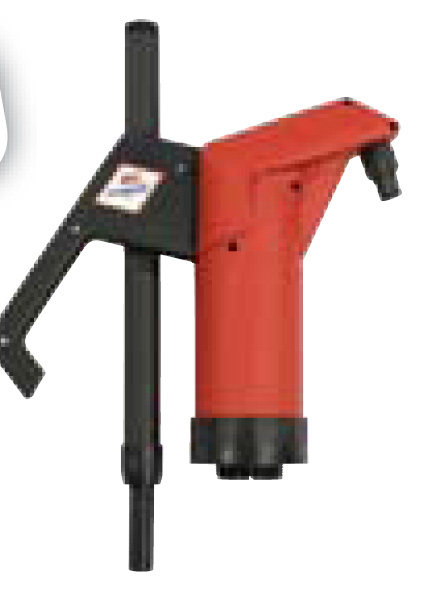

POMPE HUILES, DETERGENTS, ANTIGEL
Débit 30 l/min
Corps polypropylène, piston et clapet polyéthylène
Tube plongeur téléscopique, bec verseur à fi ltre
Emballage carton individuel : 110 x 235 x 530 mm
Poids 1,2 kg

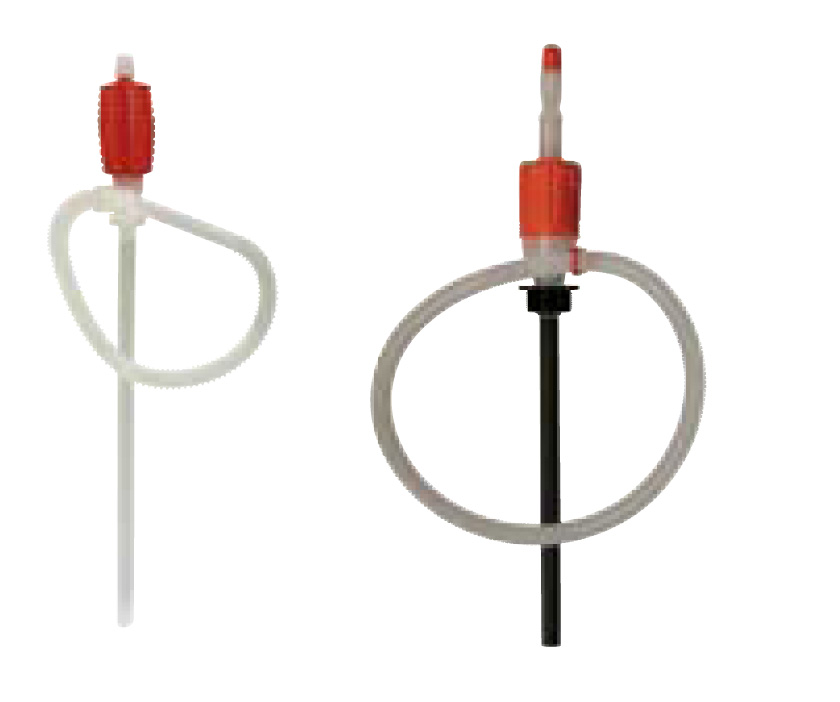

POMPE ANTIGEL, GAZOLE
Corps en alliage léger, flexible 1 m, bec verseur

Système auto-siphonnant
RÉf. 11300 pompe Huiles, fIoul, gazole
RÉf. 11301 pompe détergents, antigel,

Lave-glace
RÉf. 18208 pompe petit modèle
Débit 8 l/min
Tube d'aspiration 370 mm
Poids 0,1 kg
RÉf. 18209 pompe grand modèle
Débit 20 l/min
Tube d'aspiration 850 mm
Poids 0,6 kg
RÉf. 13521 pompe rotative équipée
RÉf. 13520 pompe rotative nue

Matériels manuels divers:

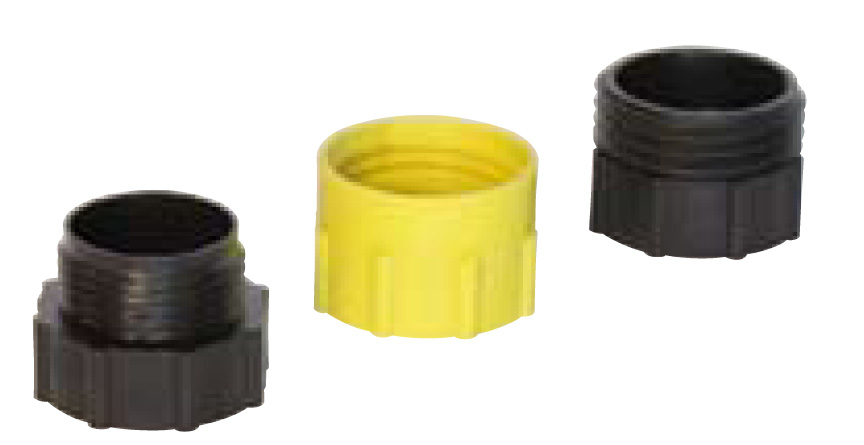

ADAPTATEURS POUR FÛTS
Réf. 18210 ADAPTATEUR BONDE F2"/ TS
Pour fût plastique femelle standard
Réf. 18211 ADAPTATEUR BONDE F2"/ DIN61
Pour fût plastique mâle standard
Réf. 18212 ADAPTATEUR BONDE F2"/ MAUSER
Pour fût plastique femelle gros filetage

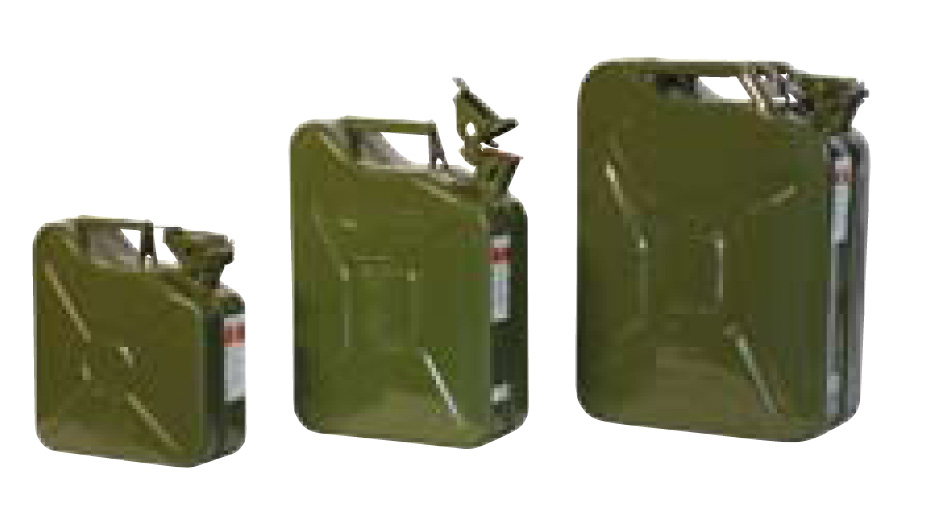

JERRYCANS
Acier laqué vert, vernis intérieur
Agréé pour le transport d'essence, GO/FOD
Estampillé UN
Bouchon de fermeture à came
Réf. 12104 BEC VERSEUR JERRYCAN
Réf. 12105 JERRYCAN 5 L
Réf. 12110 JERRYCAN 10 L
Réf. 12120 JERRYCAN 20 L

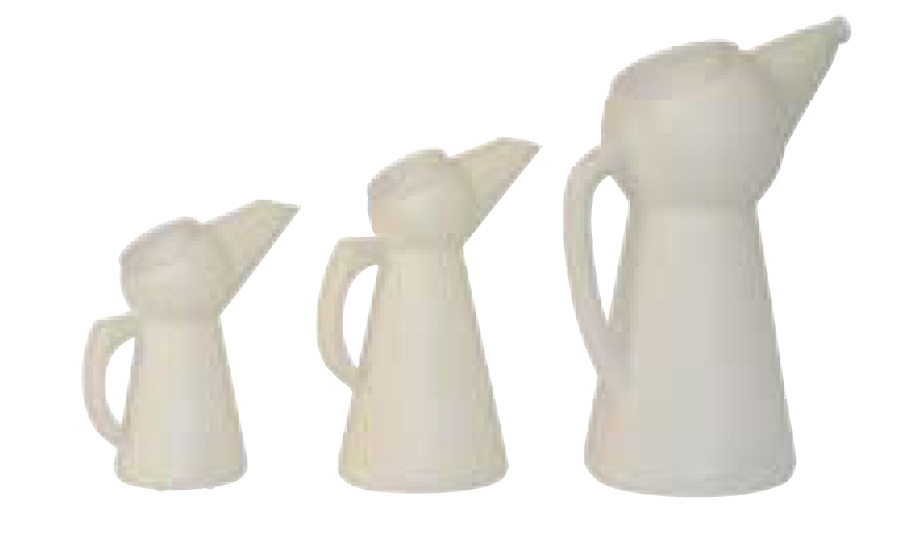

BROCS
Fabrication en polyéthylène translucide
Possibilité de couleurs et marquages
spécifiques : nous consulter
Réf. 12321 BROC 1 L
Conditionnement par 20 pièces
Réf. 12322 BROC 2 L
Conditionnement par 30 pièces
Réf. 12325 BROC 5 L
Conditionnement par 12 pièces

ENTONNOIR
Réf. 12395 ENTONNOIR Ø 180 mm
Polyéthylène translucide
Bec flexible avec bouchon à vis
Filtre tamis et couvercle de propreté

ACCESSOIRES / TUYAUX

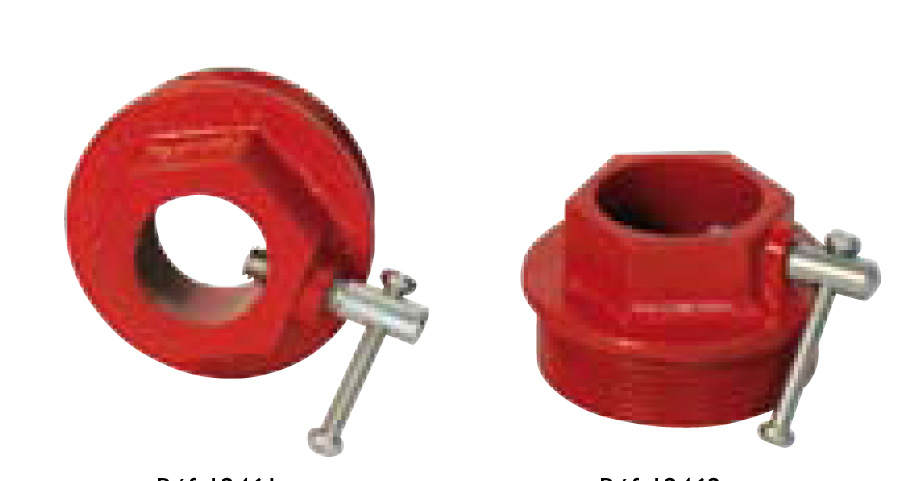

Réf. 12461 FAUSSE BONDE FONTE
Mâle 2'' (50 x 60 ), alésage Ø 28 mm
Réf. 12462 FAUSSE BONDE FONTE
Mâle 2'' (50 x 60), alésage Ø 35 mm
Réf. 12826 TUYAU NITRILE DN25 EAU & HYDROCARBURES
Pression de service 6 bars
Réf. 12836 TUYAU DN25 SPECIAL SOLVANTS
Pression de service 6 bars
Revêtement intérieur polyester, résistant à 70°C
Utilisation : produits pétrochimiques agressifs et corrosifs

Groupes électrIques 12 / 24 V

Kit groupe auto-amorçant 40 l/min
Pompe à palettes, corps fonte, rotor acier
Palettes acétal, by-pass automatique
Aspiration & refoulement F 3/4'' (20 x 27)
Hauteur d'aspiration 4 m – Protection IP55 – CE
Équipement : interrupteur, câble 1,5m avec pinces crocodile
Flexible 4 m à raccords sertis, pistolet verseur métal à raccord tournant
Poignée et support
Emballage carton individuel : 310 x 310 x 170 mm
Poids 8 kg
Réservé au transfert de fioul et gazole
Ne pas utiliser plus de 30 min en continu

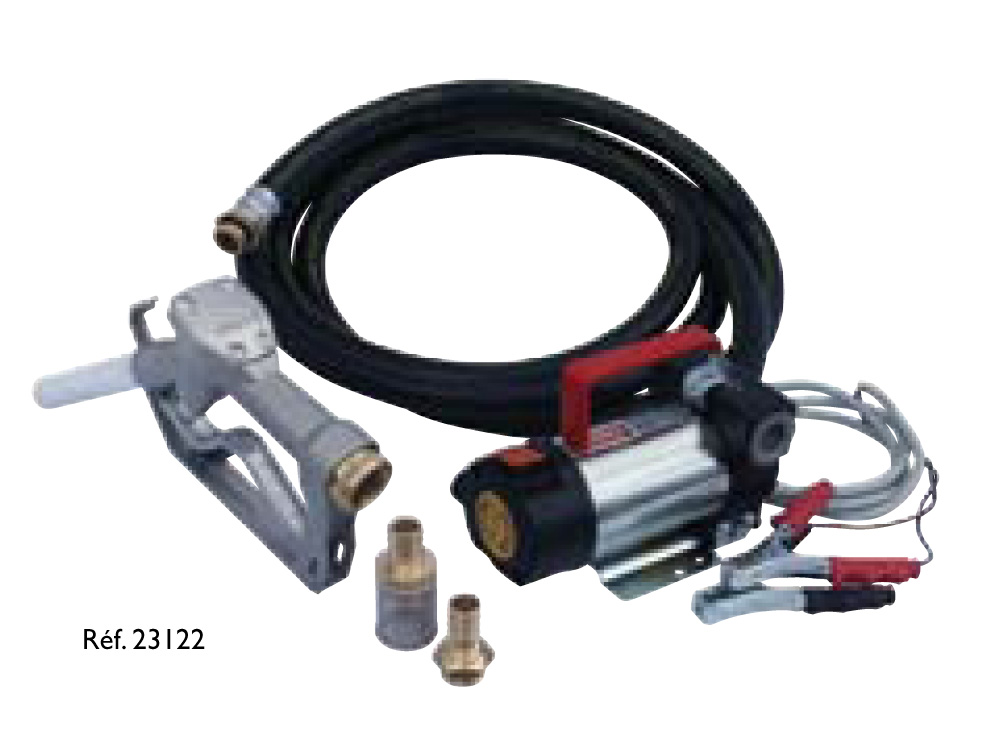

RÉf. 23122 KIT 12 V – 40 l/min
Moteur 12V / 18 A, 2800 tr/min
RÉf. 23124 KIT 24 V – 40 l/min
Moteur 24V / 9 A, 2800 tr/min

Groupe 12 V – 50 l/min ATEX
Pour le transfert d'essence, kérosène, gazole
Certificat Eexd IIB T4 ISSEP02 – ATEX036
Pompe auto-amorçante à palettes, corps fonte,rotor acier
Palettes acétal, joints Viton, by-pass automatique
Aspiration & refoulement F 3/4'' (20 x 27)
Interrupteur M/A, câble 3 m (sans pinces),
protection IP55
Moteur 12V / 25 A, 3000 tr/min

GROUPES ELECTRIQUES 230 / 400 V

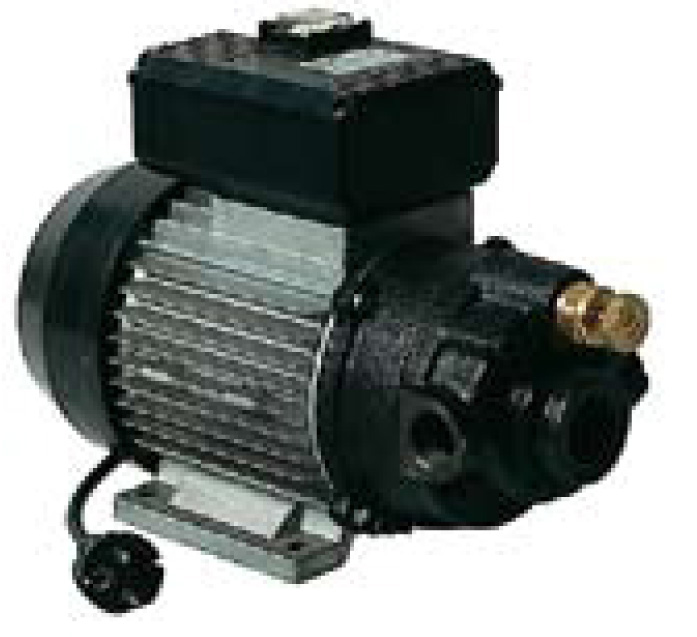

GROUPE AUTO-AMORCANT 56 l/min
Pompe à palettes acétal, corps fonte, rotor acier
By-pass automatique, filtre incorporé
Moteur 230V / 370 W – 2800 tr/min, protection IP55, CE
Aspiration & refoulement F 1'' (26 x 34)
Hauteur d'aspiration 5 m
Interrupteur M/A, câble 1 m avec prise 2 p + T
Réservé au transfert de fioul et gazole

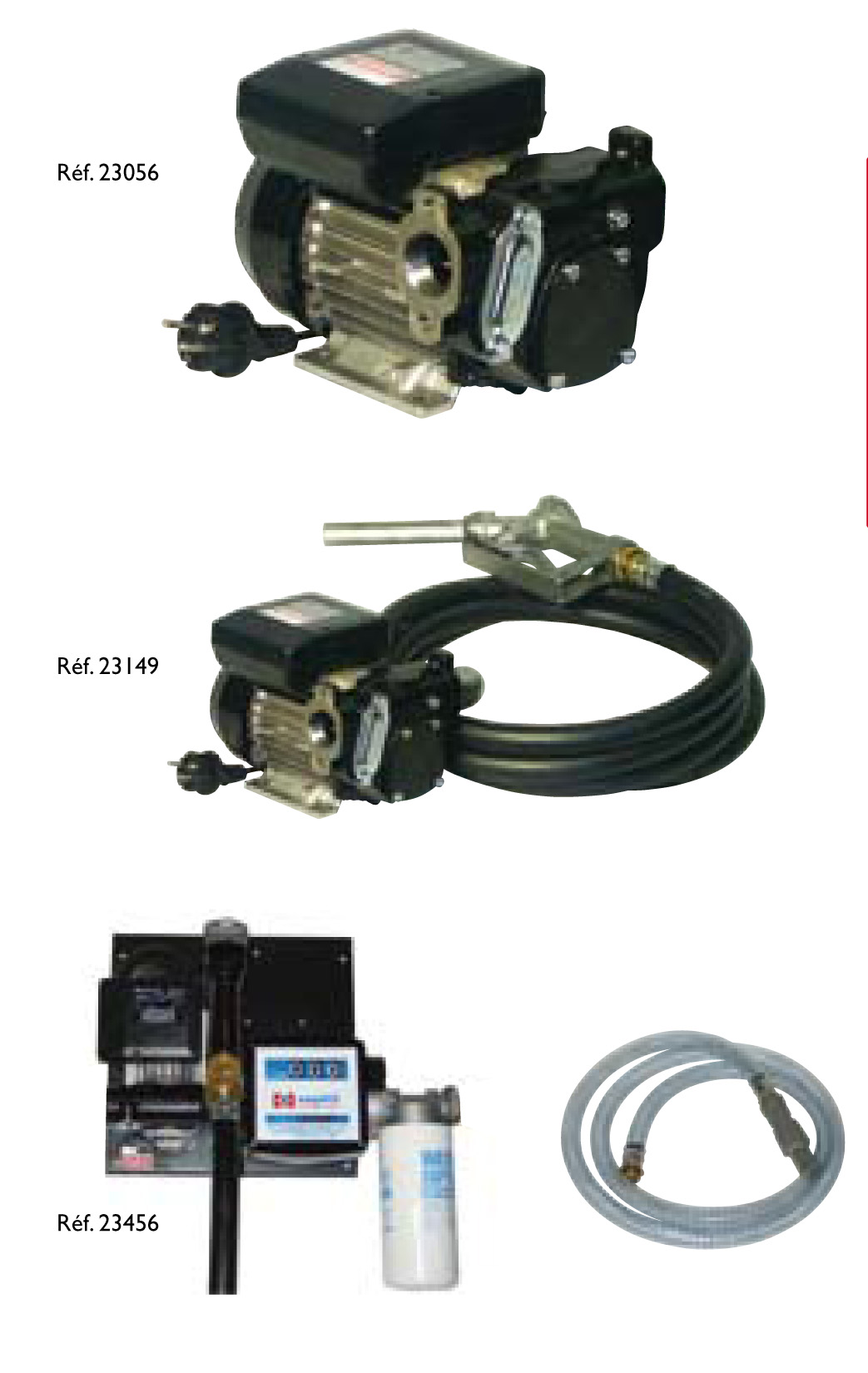

Réf. 23056 GROUPE 230 V, 56 l /min, NU
Emballage carton individuel : 350 x 200 x 270 mm – Poids 8 kg
Réf. 23149 GROUPE 230 V, 56 l /min, EQUIPE
Groupe 23056 décrit ci-dessus
Flexible 4 m DN19 avec raccords sertis
Pistolet verseur métal avec raccord tournant
Coude acier en sortie de pompe
Emballage carton individuel : 350 x 350 x 350 mm
Poids 12 kg

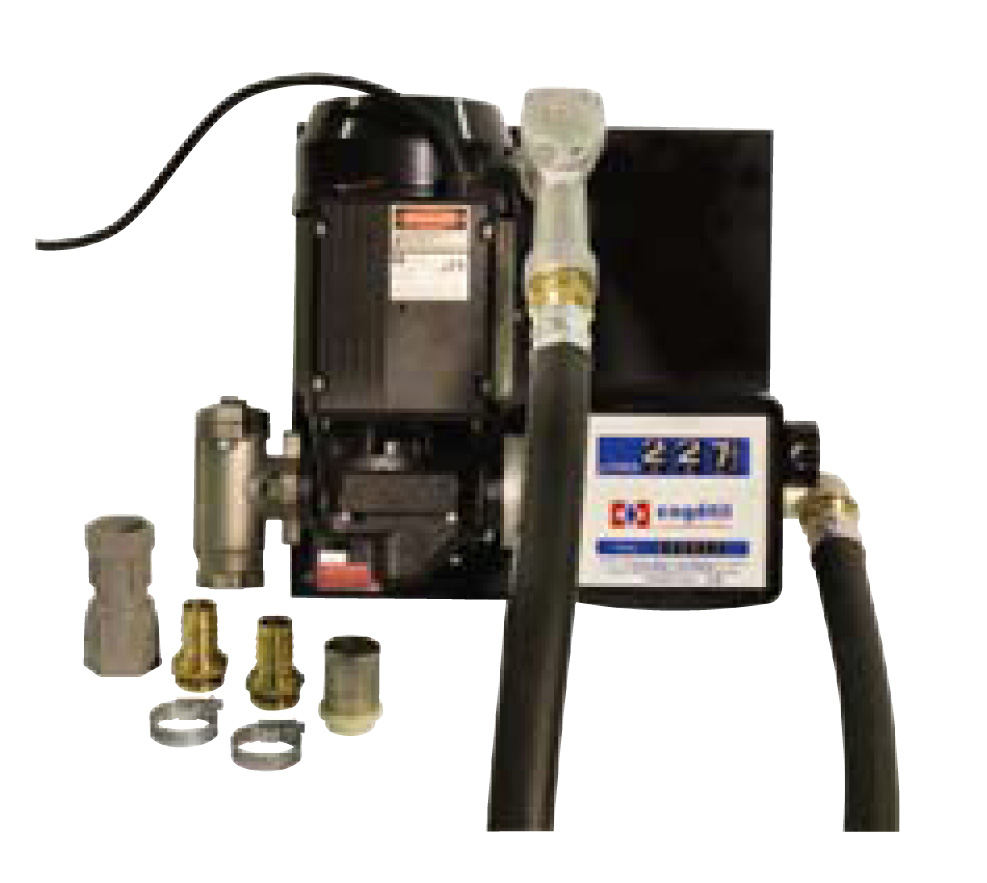

Réf. 23456 GROUPE MURAL 230 V, 56 l /min
Groupe 23056 décrit ci-dessus sur platine acier laqué
Flexible 4 m DN19 avec raccords sertis
Pistolet automatique avec raccord tournant

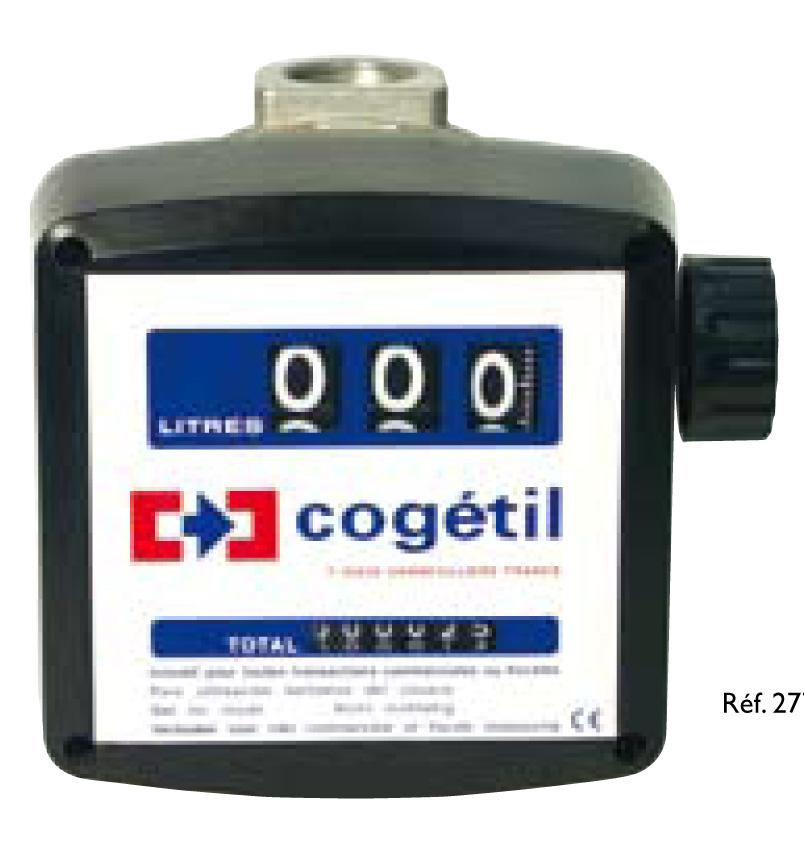

Compteur mécanique et filtre séparateur d'eau
Kit d'aspiration 3 m avec clapet crépine
Emballage carton individuel – Poids 18 kg

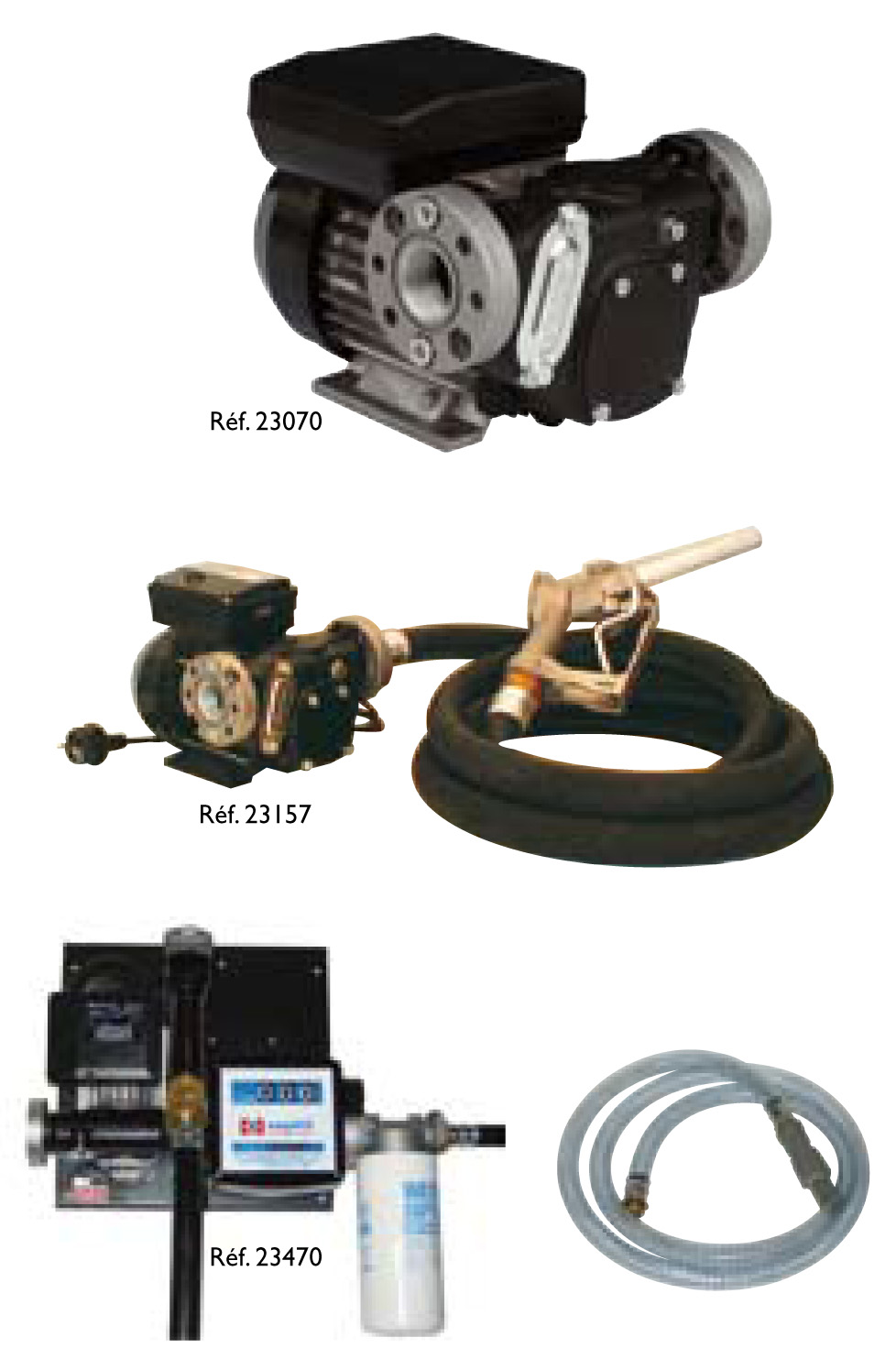

GROUPE AUTO-AMORCANT 72 l/min
Pompe à palettes acétal, corps fonte, rotor acier
By-pass automatique, filtre incorporé
Moteur 230V / 500 W – 2800 tr/min,
protection IP55, CE
Aspiration & refoulement brides F1'' (26 x 34 )
Hauteur d'aspiration 5 m
Interrupteur M/A, câble 1 m avec prise 2 p + T
Réservé au transfert de fioul et gazole
Emballage carton individuel : 350 x 200 x 270 mm – Poids 9 kg
Réf. 23157 GROUPE 230 V, 72 l /min, EQUIPE
Groupe 23070 décrit ci-dessus
Flexible 4 m DN25 avec raccords sertis
Pistolet verseur métal avec raccord tournant
Coude acier en sortie de pompe
Emballage carton individuel : 350 x 350 x 350 mm
Poids 13 kg
Réf. 23470 GROUPE MURAL 230 V, 72 l /min
Groupe 23070 décrit ci-dessus sur platine acier laqué
Flexible 4 m DN19 avec raccords sertis
Pistolet automatique avec raccord tournant
Compteur mécanique et filtre séparateur d'eau
Kit d'aspiration 3 m avec clapet crépine
Emballage carton individuel : 580 x 400 x 340 mm
Poids 19 kg

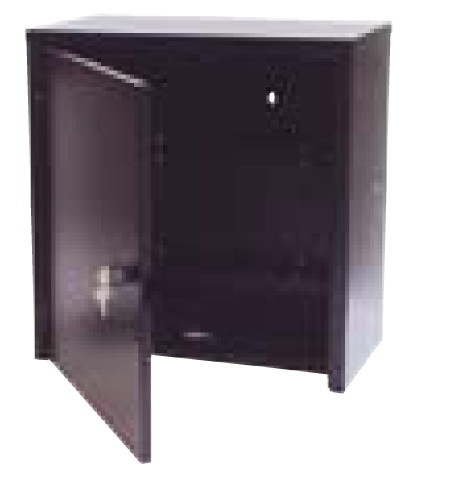

Réf. 23159
Armoire acier laqué pour groupes muraux 56 à 100l/mn
Avec serrure à clés et accroche pistolet

Adaptateur groupe carrossé sur cuve

Orifice de fixation 2'' M (50x60)
Orifice du tube plongeur 1'' F (26x34)
RÉf. 23161 Adaptateur groupe carrossé sur cuve

FILTRES:

FILTRES METAL
Tamis inox 300 μ, nettoyable
Installation à l'entrée de la pompe (aspiration)
Réf. 22409 FILTRE METAL MF 1/2'' (15 x 21)
Réf. 22410 FILTRE METAL MF 3/4'' (20 x 27)
Réf. 22411 FILTRE METAL MF 1'' (26 x 34)
Réf. 22412 FILTRE METAL MF 1''1/4 (33 x 42)
Réf. 22413 FILTRE METAL MF 1''1/2 (40 x 49)

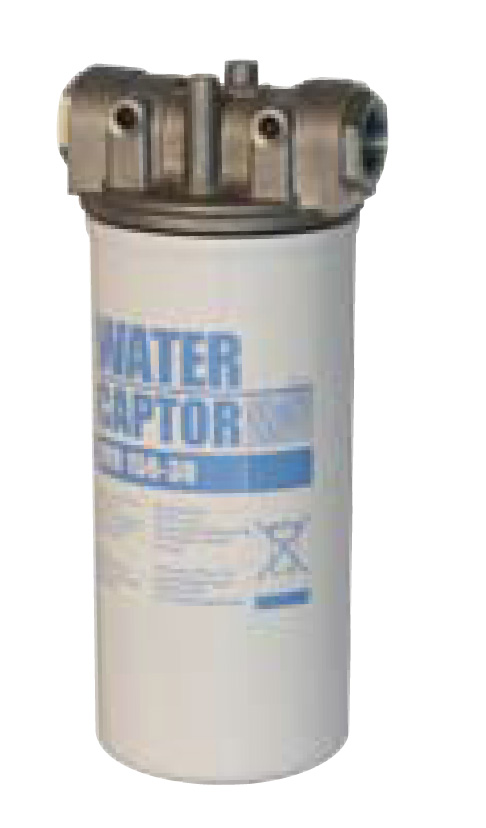

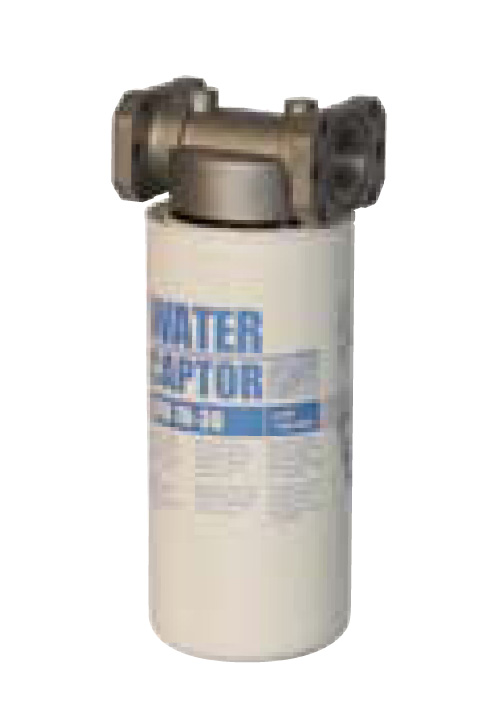

FILTRE ABSORBEUR D'EAU 70 l /min
Filtre à cartouche jetable
Filtration 30 μ et absorption de l'eau contenue dans le carburant
Raccordement F 1'' (26 x 34)
Installation de préférence en sortie de pompe
Capacité d'absorption d'eau : 300 ml
L'absorption d'eau génère une diminution progressive du débit
Remplacer la cartouche quand elle est saturée
Réf. 22402 FILTRE 70 l/min COMPLET
Conditionnement boîte individuelle (porte filtre + 1 cartouche)
Réf. 22403 CARTOUCHE POUR FILTRE 70 l/min
Conditionnement boîte individuelle

FILTRE ABSORBEUR D'EAU 150 l /min
Filtre à cartouche jetable
Filtration 30 μ et absorption de l'eau contenue dans le carburant
Raccordement F 1'' (26 x 34)
Installation de préférence en sortie de pompe
Capacité d'absorption d'eau : 883 ml
L'absorption d'eau génère une diminution progressive du débit
Remplacer la cartouche quand elle est saturée
Réf. 22406 FILTRE 150 l/min COMPLET
Conditionnement boîte individuelle (porte filtre + 1 cartouche)
Réf. 22407 CARTOUCHE POUR FILTRE 150 l/min
Conditionnement boîte individuelle

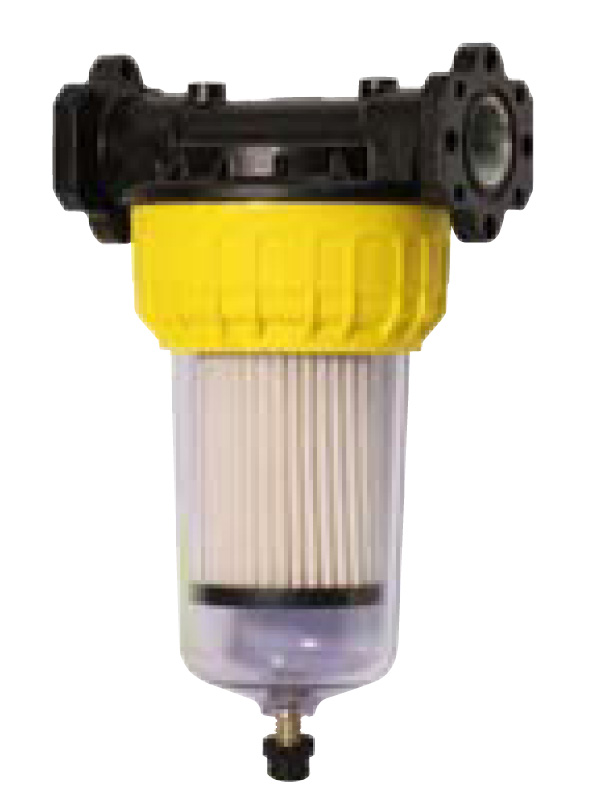

FILTRE ABSORBEUR D'EAU A PURGE
Filtre à cartouche jetable
Filtration 30 μ et absorption de l'eau contenue dans le carburant
Raccordement F 1'' (26 x 34)
Installation de préférence en sortie de pompe
Vis de purge pour évacuer les impuretés
retenues par le filtre
Augmente considérablement la durée de vie de la cartouche
Bocal transparent pour visualiser le type et la quantité d'impuretés
Réf. 22440 FILTRE 70 l/min COMPLET
Conditionnement boîte individuelle (porte filtre + 2 cartouches)
Réf. 22441 CARTOUCHE POUR FILTRE 22440
Conditionnement boîte individuelle

PISTOLETS ET RACCORDS

PISTOLET VERSEUR STANDARD
Corps en alliage d'aluminium
Bec droit en acier, Ø ext 25 mm
Raccord tournant F
Accepte des débits jusqu'à 120 l/min
Réf. 27120 PISTOLET METAL F 3/4'' (20 X 27)
Réf. 27126 PISTOLET METAL F 1'' (26 X 34)

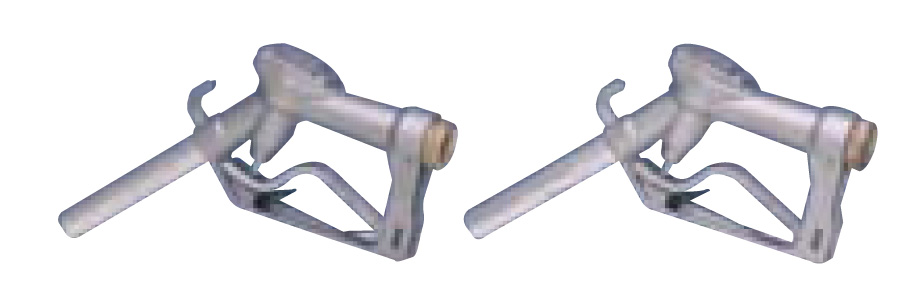

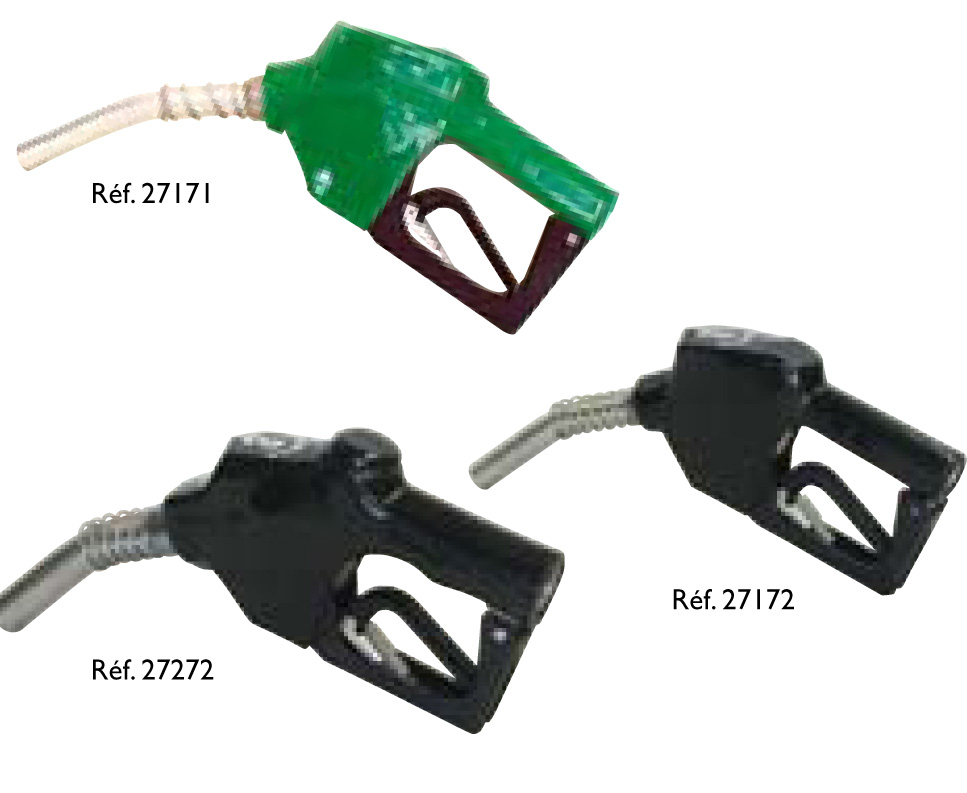

PISTOLETS AUTOMATIQUES
Pistolet muni d'un dispositif qui coupe le débit lorsque le réservoir est plein (mais n'arrête pas
la pompe)
Corps en alliage d'aluminium gainé élastomère
Bec coudé en acier avec spire de retenue
Entrée F
Réf. 27171 PISTOLET AUTOMATIQUE 60 l/min SANS PLOMB
Entrée F 3/4'' (20 x 27) gainage vert, Ø du bec 20 mm
Réf. 27172 PISTOLET AUTOMATIQUE 60 l/min
Entrée F 3/4'' (20 x 27) gainage noir, Ø du bec 24 mm
Réf. 27273 PISTOLET AUTOMATIQUE 80 l/min
Entrée F 1'' (26 x 34) gainage noir, Ø du bec 29 mm
Réf. 27272 PISTOLET AUTOMATIQUE 120 l/min
Entrée F 1'' (26 x 34) gainage noir, Ø du bec 29 mm

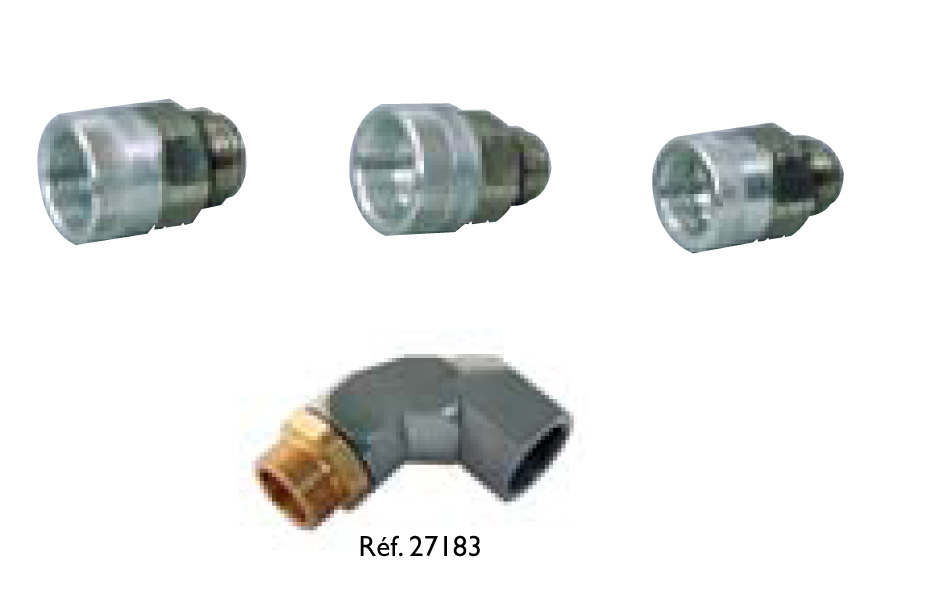

RACCORDS TOURNANTS
Aluminium et acier inoxydable
Réf. 27180 RACCORD TOURNANT
M 3/4'' (20x27), F 1'' (26x34)
Réf. 27181 RACCORD TOURNANT
MF 3/4'' (20x27)
Réf. 27182 RACCORD TOURNANT
MF 1'' (26x34)
Réf. 27183 RACCORD TOURNANT COUDE
MF 1'' (26x34)
Indispensable lorsque l'orifice du réservoir est situé en hauteur (machines agricoles, engins de TP)

RACCORDS RAPIDES
Raccord type hydraulique équipé de clapets étanches
Sans perte de charge quand connecté
Pression de service 230 bars
(sauf réf. 22428 = 10 bars)
Réf. 22418 COUPLEUR FEMELLE F 1/2'' (15 x 21)
Réf. 22419 ADAPTATEUR MâLE F 1/2'' (15 x 21) pour 22418

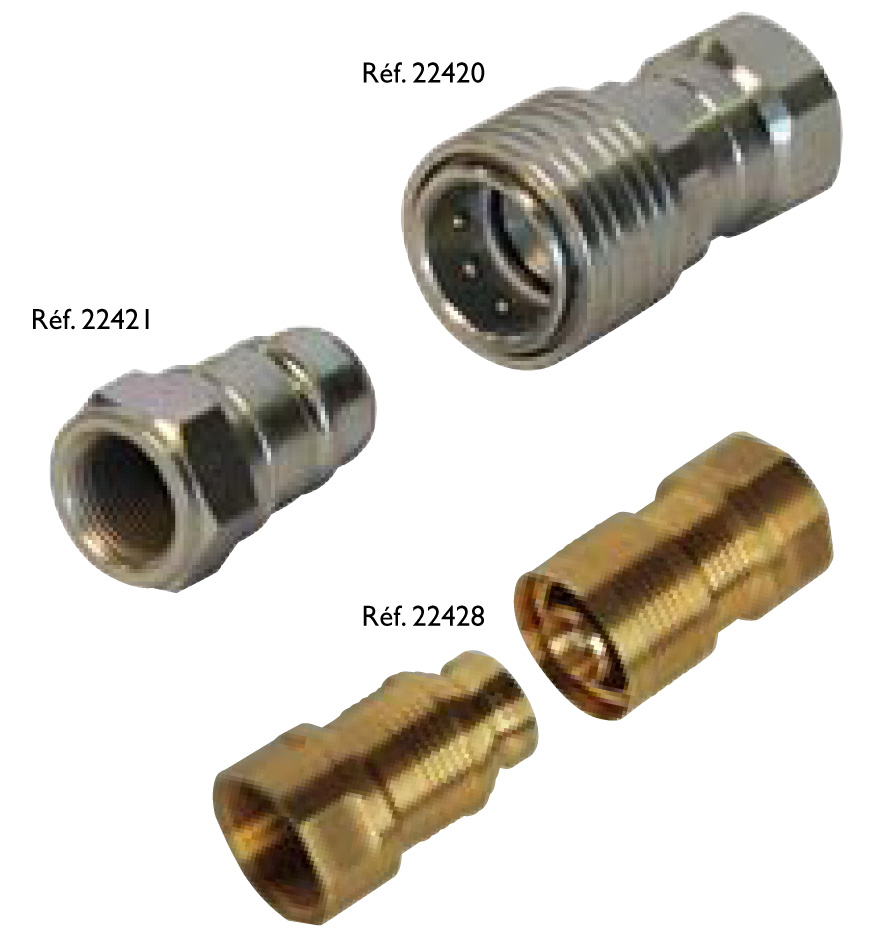

Réf. 22420 COUPLEUR FEMELLE F 3/4'' (20 x 27)
Réf. 22421 ADAPTATEUR MâLE F 3/4'' (20 x 27) pour 22420
Réf. 22426 COUPLEUR FEMELLE F 1'' (26 x 34)
Réf. 22427 ADAPTATEUR MâLE F 1'' (26 x 34) pour 22426
Réf. 22428 KIT DE CONNEXION F 1'' (26 x 34)
Pour accouplement de flexibles entre eux ou à une pompe
Pression de service 10 bars

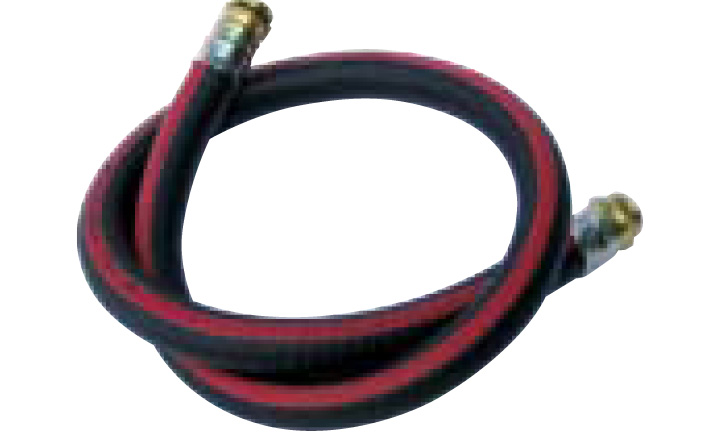

FLEXIBLES ET RACCORDS

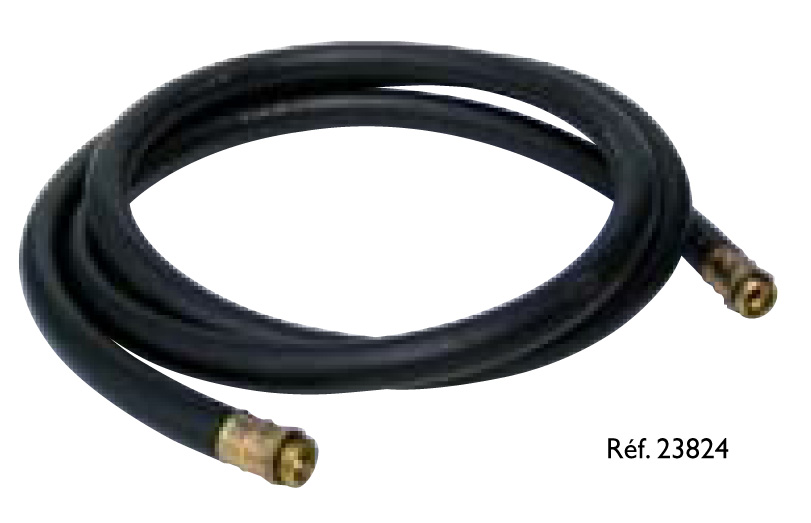

Flexible carburant Ø 19 mm
Flexible caoutchouc avec nappe de masse antistatique
Pression maxi 8 bars
Préconisé pour des débits jusqu'à 70 l/min
Réf. 23800 Tuyau carburant DN19 (le mètre)

Flexibles 2 raccords sertis M 3/4'' (20 x 27)
Le sertissage assure la continuité antistatique
Réf. 23804 Flexible 4 m
Réf. 23807 Flexible 7 m
Réf. 23810 Flexible 10 m

Flexibles 2 raccords sertis M 1'' (26 x 34)
Le sertissage assure la continuité antistatique
Réf. 23824 Flexible 4 m
Réf. 23827 Flexible 7 m
Réf. 23830 Flexible 10 m

Flexible carburant Ø 25 mm
Flexible caoutchouc avec nappe de masse antistatique
Pression maxi 8 bars
Préconisé pour des débits de 70 l/min à 150 l/min
Réf. 23850 Tuyau carburant DN25 (le mètre)

Flexibles 2 raccords sertis M 1'' (26 x 34)
Le sertissage assure la continuité antistatique
Réf. 23854 Flexible 4 m
Réf. 23857 Flexible 7 m
Réf. 23860 Flexible 10 m

Flexible d'aspiration
Ø 25 mm, l. 3 m
Tuyau NBR/PVC avec renfort acier helicoïdal et tresse polyester
Nappe de masse antistatique
2 raccords sertis M'' (26 x 34)
Pression maxi.10 bars
Résistance à la dépression 0,9 bars
Réf. 23843 flexible d'aspiration Ø 25 mm, L. 3 m

Clapets crépine
Réf. 22380 Clapet crépine F 3/4'' (20 x 27)
Réf. 22381 Clapet crépine F 1'' (26 x 34)
Réf. 22382 Clapet crépine F 1''1/4 (33 x 42)
Réf. 22383 Clapet crépine F 1''1/2 (40 x 49)
Réf. 22384 Clapet crépine F 2'' (50 x 60)
Réf. 22385 Clapet crépine F 2''1/2 (66 x 76)
Réf. 22386 Clapet crépine F 3'' (80 x 90)

Raccords cannelés
Raccord laiton avec joint torique
Fixation par collier
Réf. 22019 Raccord M 3/4'' (20 x 27) pour flexible DN19
Réf. 22120 Raccord F 3/4'' (20 x 27) pour flexible DN19

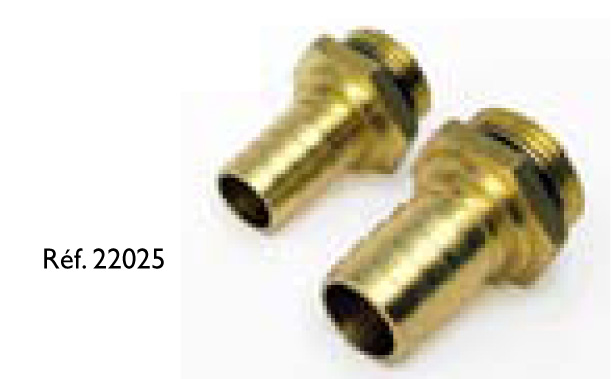

Réf. 22025 Raccord M 1'' (26 x 34) pour flexible DN25
Réf. 22126 Raccord F 1'' (26 x 34) pour flexible DN25

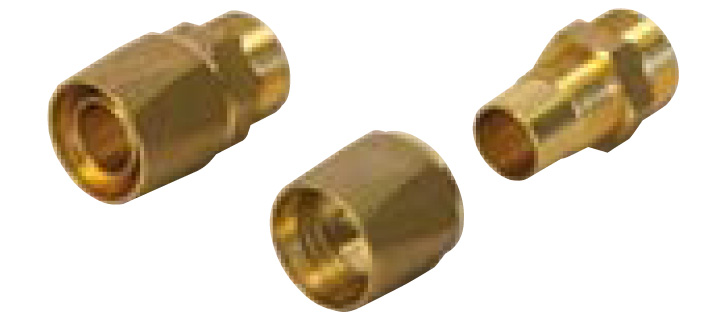

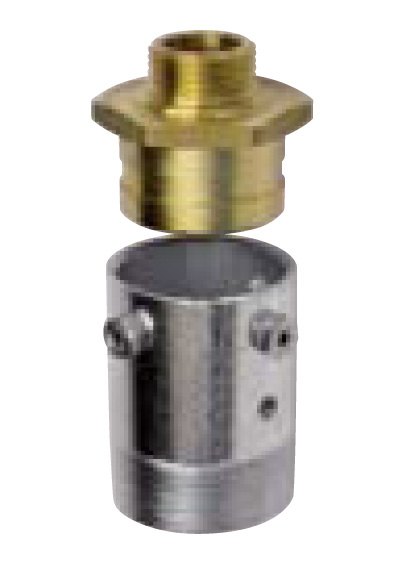

Raccords démontables
évite le sertissage et l'emploi de colliers
2 pièces à assembler
Réf. 22219 Raccord M 3/4'' (20 x 27) Pour tuyau Ø 19 mm intérieur, Ø 27 mm extérieur
Réf. 22225 Raccord M 1'' (26 x 34) Pour tuyau Ø 25 mm intérieur, Ø 35 mm extérieur

COMPTEURS

COMPTEURS MECANIQUES
Raccordement F1'' (26 x 34), montage indifféremment
Corps en alliage d'aluminium
Mesureur à piston oscillant en polybutyle
Plage de débit : 20 à 120 l/min
Pression maxi 10 bars
Précision : +/- 1% dans la plage de débit
Étalonnable
Compteur partiel 999 l avec remise à zéro
Totalisateur à 6 chiffres
Fonctionne également avec les huiles
Emballage carton individuel 185 x 185 x 170 mm
Poids 2 kg
RÉf. 27761 Compteur carburant 3 chiffres
RÉf. 27763 Compteur émetteur d'impulsions
Caractéristiques identiques à 27761 décrit ci-dessus
Emetteur d'impulsion type "Open collector" 10 imp/l
Alimentation 6-24 V, 10 mA maxi
RÉf. 27764 Compteur carburant 4 chiffres
Caractéristiques identiques à 27761 décrit ci-dessus
Compteur partiel à 4 chiffres, totalisateur à 7 chiffres

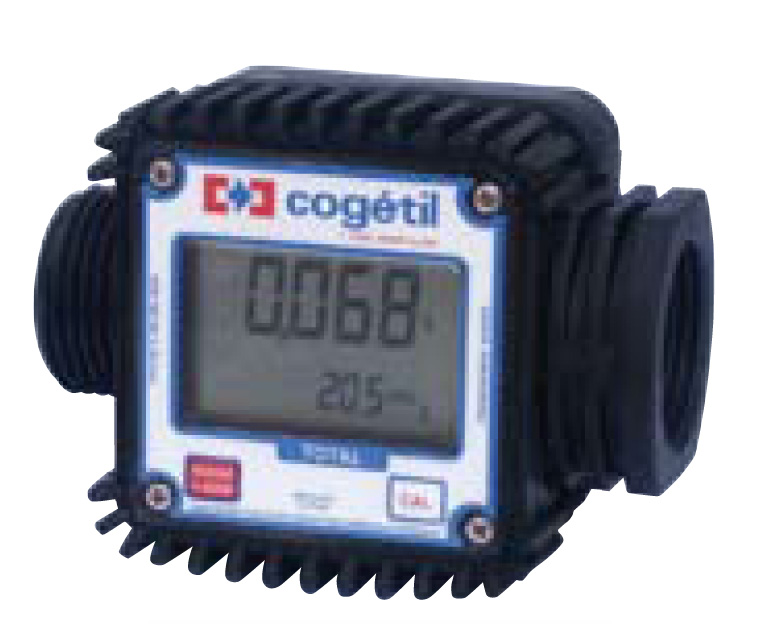

DEBITMETRE DIGITAL A TURBINE
Raccordement M 1" (26 x 34), avec manchon FF inox
Possibilité de tourner l'écran dans la position de lecture optimale
Corps polyamide renforcé, turbine polypropylène
Plage de débit : 5 à 120 l/min
Pression maxi 10 bars
Précision : +/- 1% dans la plage de débit
Étalonnable
Compteur partiel à 5 chiffres (virgule flottante) avec remise à zéro
Totalisateur à 6 chiffres
Indicateur de débit instantané
Alimentation : 2 piles 1,5V – type AAA
Conditionnement : blister
Poids 0,4 kg
Fonctionne également avec kérosène, lave-glace, eau
RÉf. 27800 Débimètre digital

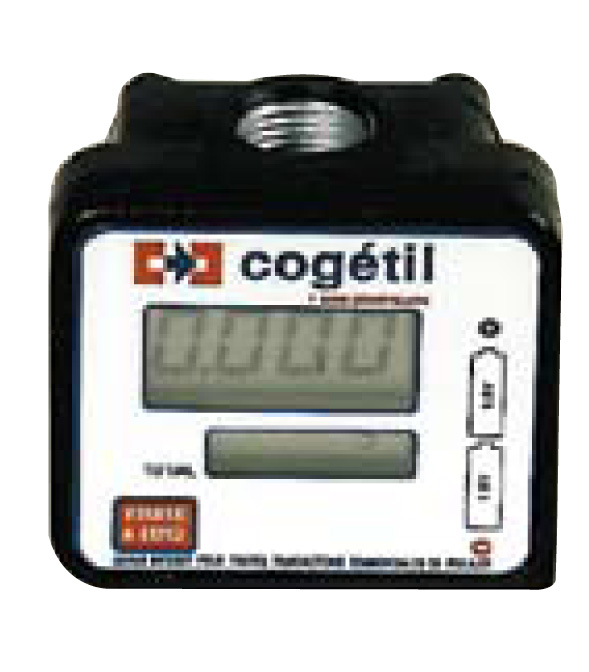

COMPTEURS ELECTONIIQUES
Corps et chambre de mesurage en aluminium
Engrenages ovales en acétal
Précision : +/- 0,5% dans la plage de débit
Étalonnable
Pression maxi 20 bars
Fonctionne également avec les huiles
Alimentation : 2 piles 1,5 V – type N

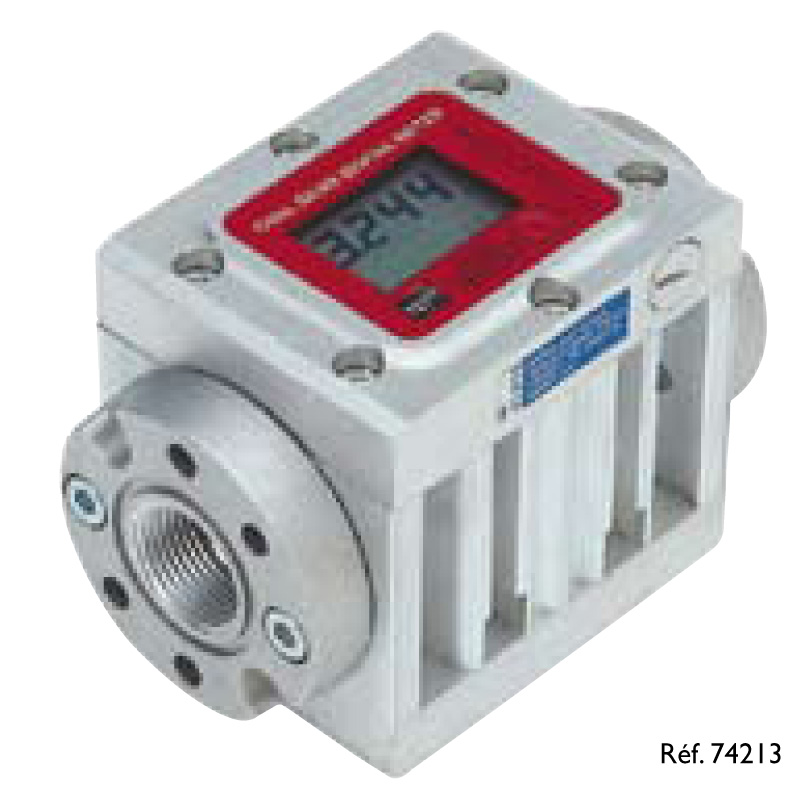

RÉf. 74213 Compteur électronique
6 à 60 l/min
Raccordement F 3/4'' (20 x 27)
RÉf. 74214Compteur électronique
10 à 100 l/min
Raccordement F 1'' (26 x 34)
RÉf. 74215 Compteur électronique
15 à 150 l/min
Raccordement F 1''1/2 (40 x 49)

Groupes électriques huile

GROUPES à ENGRENAGES 12 V & 24 V
Pour des huiles moteur et hydrauliques
Débit 10 l/min – Pression d'exercice 5 bars
Corps de pompe aluminium, engrenages acier
By-pass automatique intégré dans le corps de pompe
Aspiration & refoulement F 3/4" (20 x 27)
Interrupteur M/A Protection IP55 – CE
Emballage carton individuel : 355 x 195 x 270 mm
Poids 5 kg
Ne pas utiliser plus de 30 min en continu

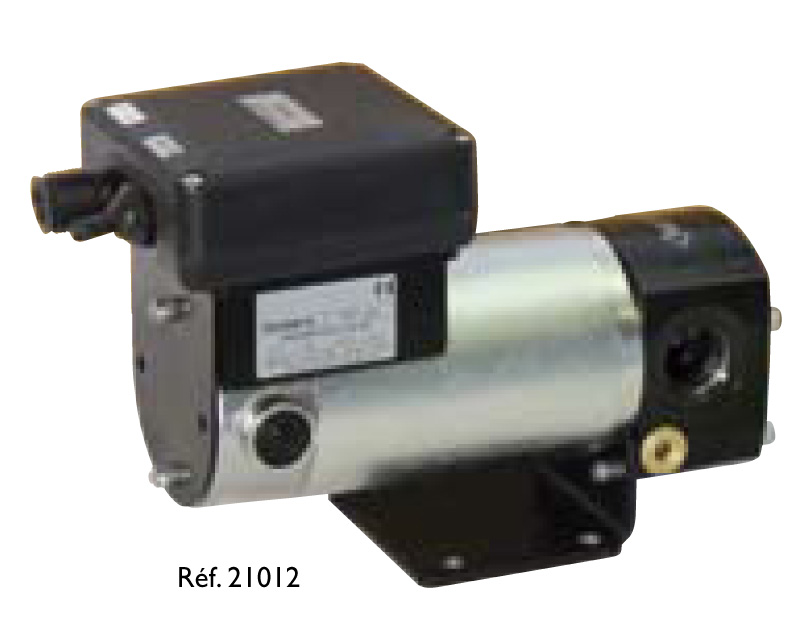

Réf. 21012 GROUPE 12 V – 10 l/min
Moteur 12 V – 35 A – 2800 tr/min
Réf. 21024 GROUPE 24 V – 10 l/min
Moteur 24 V – 18 A – 2800 tr/min

GROUPE A PALETTES 230 V
Pour des huiles moteur et hydrauliques
Débit 25 l/min – Pression réglable jusqu'à 6 bars
Pompe à palettes, corps fonte, rotor acier
Palettes résine, by-pass réglable
Aspiration & refoulement F1" (26x34)
Interrupteur M/A, câble 1m avec prise 2P+T
Protection IP55 – CE
Moteur 1 CV – 6 A – 1450 tr/min
Emballage carton individuel : 350 x 200 x 280 mm
Poids 14,5 kg
Réf. 21031 GROUPE 230 V – 25 l/min
Convient également pour l'huile de colza

GROUPES A ENGRENAGES
Pour des huiles moteur, boîte, pont, et hydrauliques
Groupes industriels, adaptés aux conditions difficiles : huiles épaisses, fonctionnement en continu, températures élevées (jusqu'à 140° C)
Corps de pompe fonte, axe et engrenages acier traité
Joints Viton – Protection IP55
Hauteur d'aspiration 3 m
By pass réglable de 3 à 10 bars
Il est préférable d'installer un filtre à l'aspiration ainsi qu'un disjoncteur thermique.
Emballage carton individuel : 470 x 210 x 250 mm
Réf. 21020 GROUPE 400 V Tri 20 l/min
Moteur 1 CV – 2,2 A – 1400 tr/min – Poids 15 kg
Aspiration & refoulement F 3/4" (20 x 27)
Réf. 21021 GROUPE 230 V Mono 20 l/min
Moteur 1 CV – 5,6 A – 1400 tr/min – Poids 17 kg
Aspiration & refoulement F 3/4" (20 x 27)

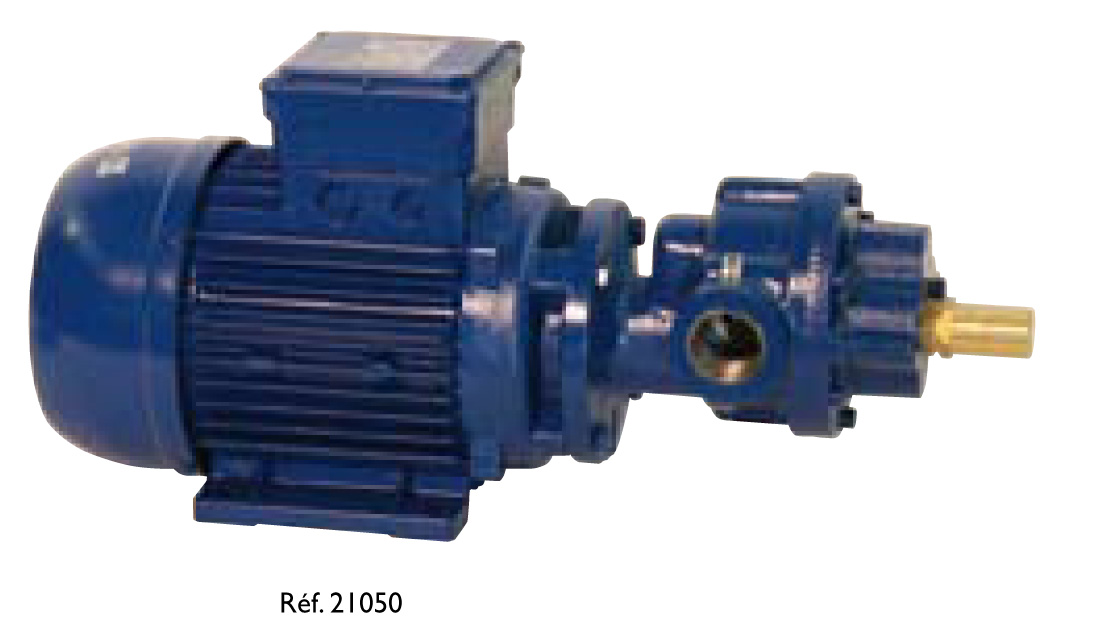

Réf. 21050 GROUPE 400 V TRI 35 l/min
Moteur 1,5 CV – 2,7 A – 1400 tr/min – Poids 18 kg
Aspiration & refoulement F 1" (26 x 34)
Réf. 21051 GROUPE 230 V MONO 35 l/min
Moteur 1,5 CV – 8,5 A – 1400 tr/min – Poids 22 kg

Ensembles électriques huile

GROUPE MURAL 25 l /min
Groupe 21031 sur platine acier laqué
Flexible 4 m DN19 avec raccords sertis
Pistolet verseur avec raccord tournant
Compteur mécanique 27761
Filtre métal à l'aspiration
Emballage carton individuel : 360 x 360 x 300 mm
Poids 24 kg
Réf. 21041 GROUPE MURAL 25 l/min
Convient également pour l'huile de colza

UNITE DE DISTRIBUTION MOBILE
Pour des huiles moteur, boîte, pont, et hydrauliques
Ensemble mobile pour fût 220 l
Roule-fût à 4 roues (dont 2 pivotantes avec frein)
Support pistolet avec égouttoir, support de flexible
Pompe à engrenages 230 V – 750 W – 1450 tr/min
Débit 9 l/min – Pression réglable jusqu'à 12 bars
Flexible 4 m Ø 13 mm, pistolet compteur digital 47387 (voir p. 30)
Flexible d'aspiration Ø 19 mm avec clapet crépine
Emballage carton individuel : 1090 x 690 x 300 mm
Poids 35 kg
Réf. 21100 UNITé DE DISTRIBUTION MOBILE 230 V
Interrupteur M/A, câble 2 m avec prise 2P+T
Réf. 21112 UNITé DE DISTRIBUTION MOBILE 12 V
Caractéristiques similaires, sauf:
Groupe à engrenages 12 V débit 6 l/min
Chargeur de batterie intégré (batterie non fournie)

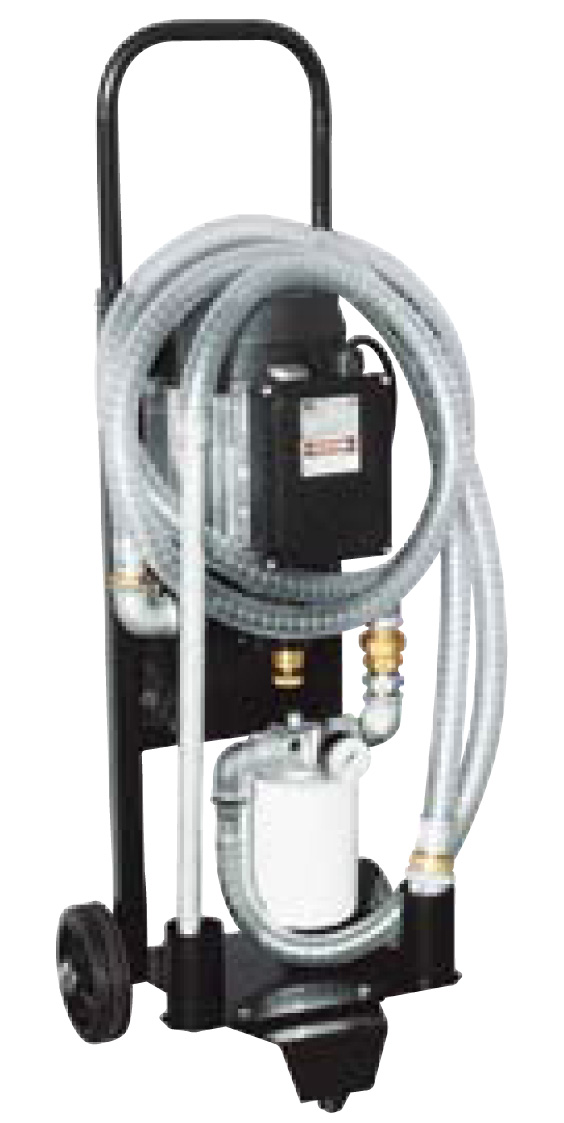

UNITE DE FILTRATION MOBILE
Pour des huiles moteur et hydrauliques
Ensemble mobile pour éliminer les particules en suspension dans l'huile (systèmes hydrauliques
ou de lubrification de machines )
Diable en acier laqué époxy avec support de flexibles
Groupe 21031
Débit 20 à 25 l/min selon l'engorgement du filtre
Unité de filtration 10 μ à cartouche interchangeable
Manomètre de contrôle de l'engorgement du filtre
Interrupteur M/A, câble 1m avec prise 2P+T
Flexibles aspiration et refoulement transparents, Ø 19 mm, à spire métal, L. 2 m
Emballage carton individuel : 670 x 310 x 330 mm
Poids 28 kg
Réf. 21200 UNITé DE FILTRATION MOBILE

Récupérateurs huile

RECUPERATEURS HUILES USEES
Utilisation sous ponts élévateurs
Réservoir sur 4 roues (dont 2 pivotantes)
Vidange du réservoir par pression (0,5 bar)
Tuyau flexible 1,5 m avec bec métal
Bac de récupération 20 l orientable et réglable en hauteur
Jauge extérieure à niveau visible
Peinture laque époxy rouge
Réf.49060 RECUPERATEUR 60 L
Dimensions 570 x 500 x (900-1450) mm – Poids 21 kg

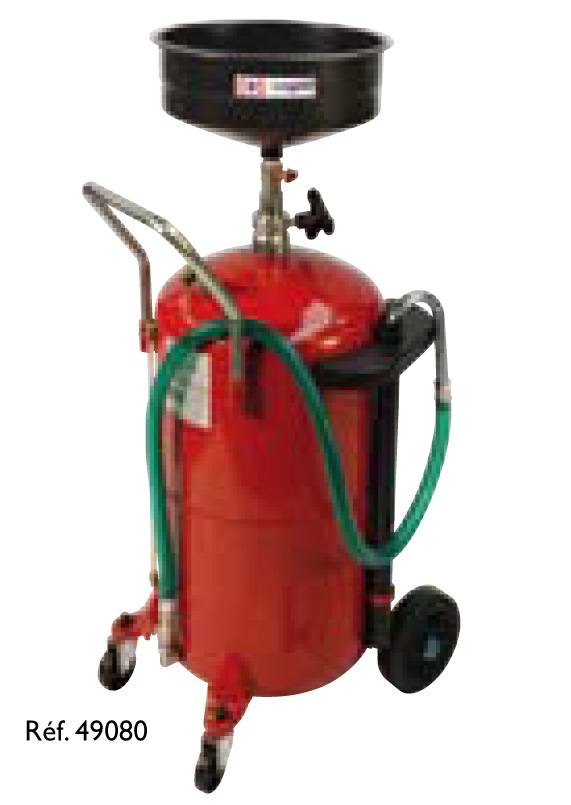

Réf.49080 RECUPERATEUR 80 L
Dimensions 570 x 500 x (1100-1650) mm – Poids 25 kg

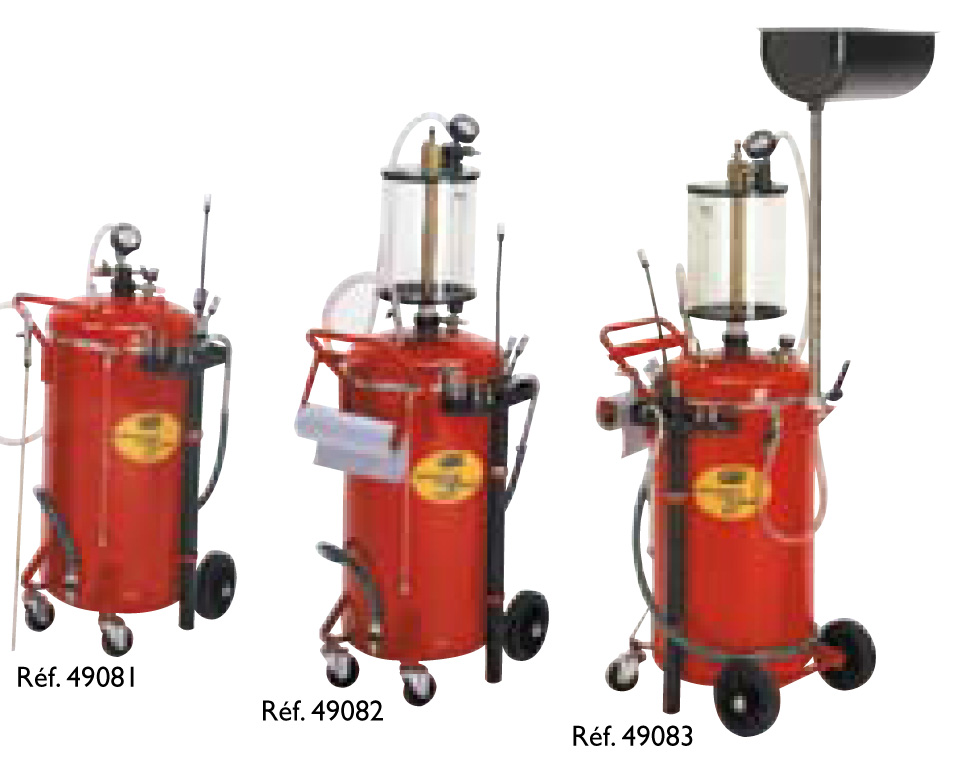

VIDANGE PAR ASPIRATION 80 L
Réservoir sur 4 roues (dont 2 pivotantes)
Branchement sur un circuit d'air comprimé (8/10 bar)
L'aspiration se fait par depression dans la cuve (effet Venturi )
Capacité d'aspiration 0,6-1,6 l/min (huile à 60-80°C)
Vidange du réservoir par pression (0,5 bar)
Tuyau flexible 1,5 m avec bec métal
Manomètre de contrôle de pression d'air
Livré avec sondes rigides, semi rigides, embouts spéciaux
Réf. 49081 VIDANGE PA R ASPIRATION 80 L
Réf. 49082 VIDANGE PA R ASPIRATION avec bol de contrôle
Idem ci-dessus + bol de contrôle de l'huile récupérée
Réf. 49083 VIDANGE PA R ASPIRATION ET GRAVITE
Idem 49082 + bac de récupération télescopique

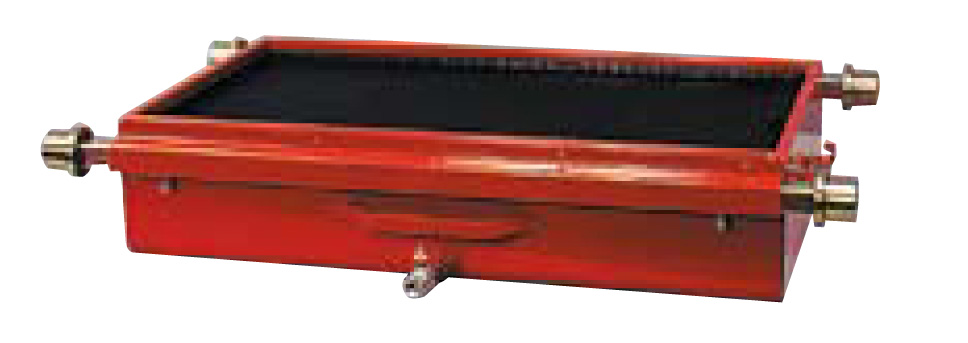

CHARIOT RECUPERATEUR DE FOSSE 70 L
Fabrication tôle d'acier laqué époxy rouge
Roulettes type wagonnet sur axes télescopiques
Largeur réglable de 0,90 à 1,3 m
Grille de récupération avec poignées
Vanne d'écoulement avec raccord cannelé
Dimensions 850 x 650 x 220 mm – Poids 32 kg
Réf. 49035 CHARIOT DE FOSSE 70 L

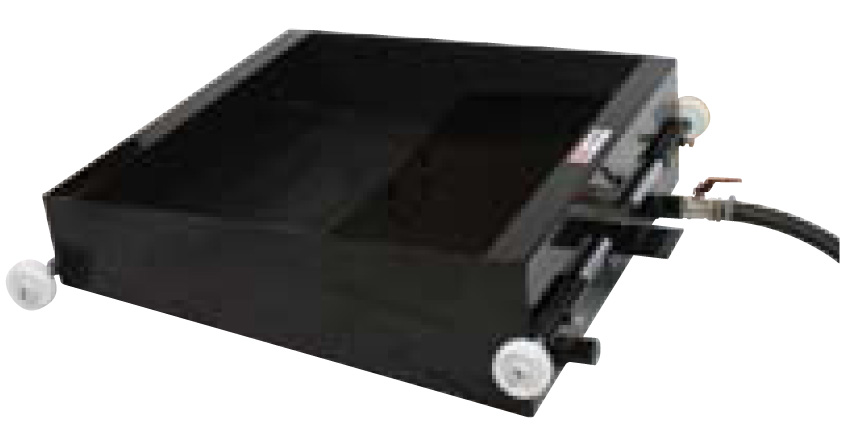

CHARIOT RECUPERATEUR DE FOSSE 110 L
Fabrication tôle d'acier 3 mm laqué époxy noir
Roulettes nylon sur axes télescopiques
Largeur réglable de 0,86 à 1,35 m
Grille de récupération avec poignées
Évacuation droite ou gauche, vanne de sécurité et bouchon
Dimensions 800 x 800 x 250 mm – Poids 50 kg
Réf. 49030 CHARIOT DE FOSSE 110 L

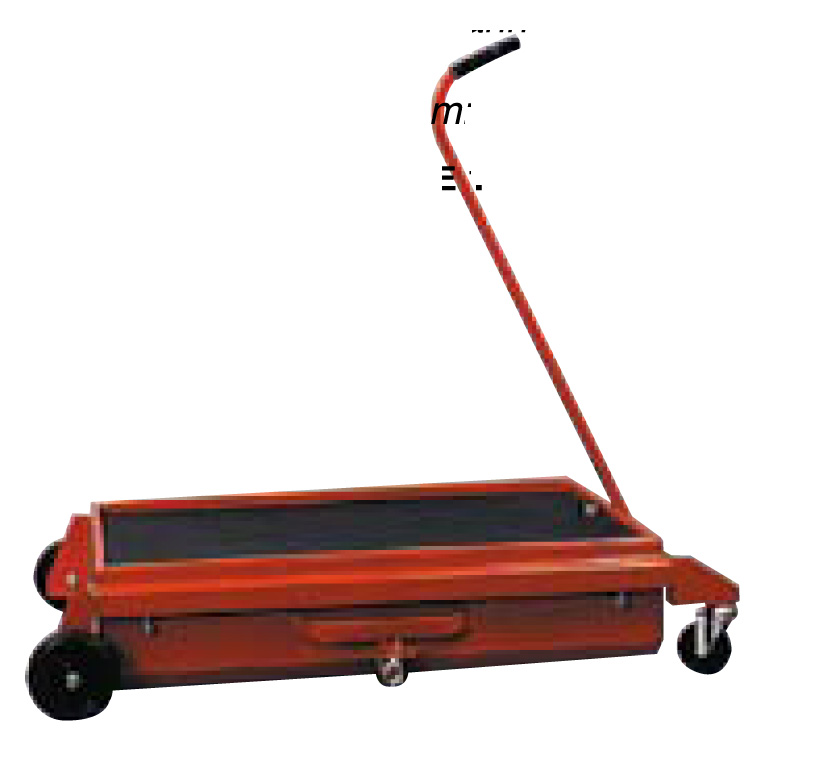

CHARIOT RECUPERATEUR 70 L
Pour récupération sous véhicule
Fabrication tôle d'acier laqué époxy rouge
4 roulettes caoutchouc dont 2 pivotantes
Poignée de transport amovible
Grille de récupération avec poignées
Vanne d'écoulement avec raccord cannelé
Dimensions 850 x 650 x 220 mm – Poids 32 kg
Réf. 49036 CHARIOT RECUPERATEUR 70 L

ENSEMBLE PNEUMATIQUES FIXES

POMPE 3/1 EQUIPEE FLEXIBLE 4 m POIGNEE
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Flexible 1SN13 L. 4 m
Poignée huile réf. 48112

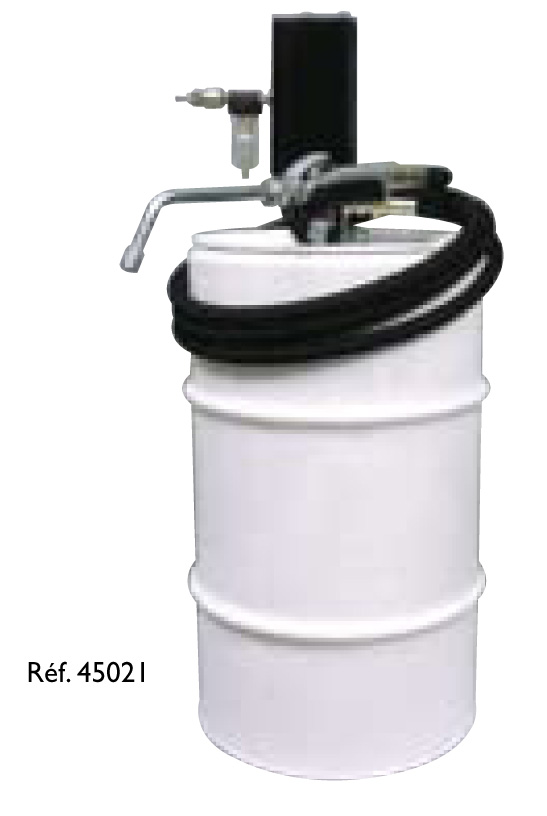

RÉf. 45021 pour Tonnelet 60 L
RÉf. 45022 pour fût 200 L

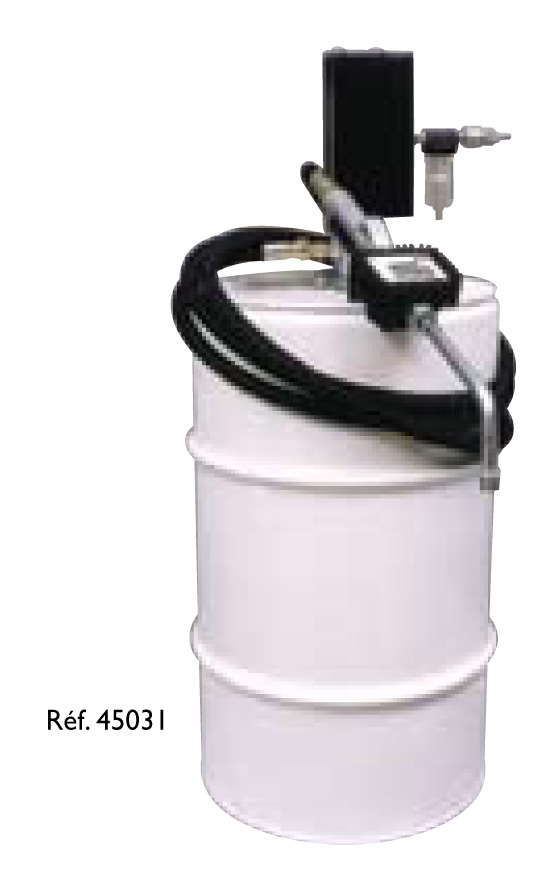

POMPE 3/1 EQUIPEE FLEXIBLE 4 m, PISTOLET DIGITAL
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Flexible 1SN13 L. 4 m

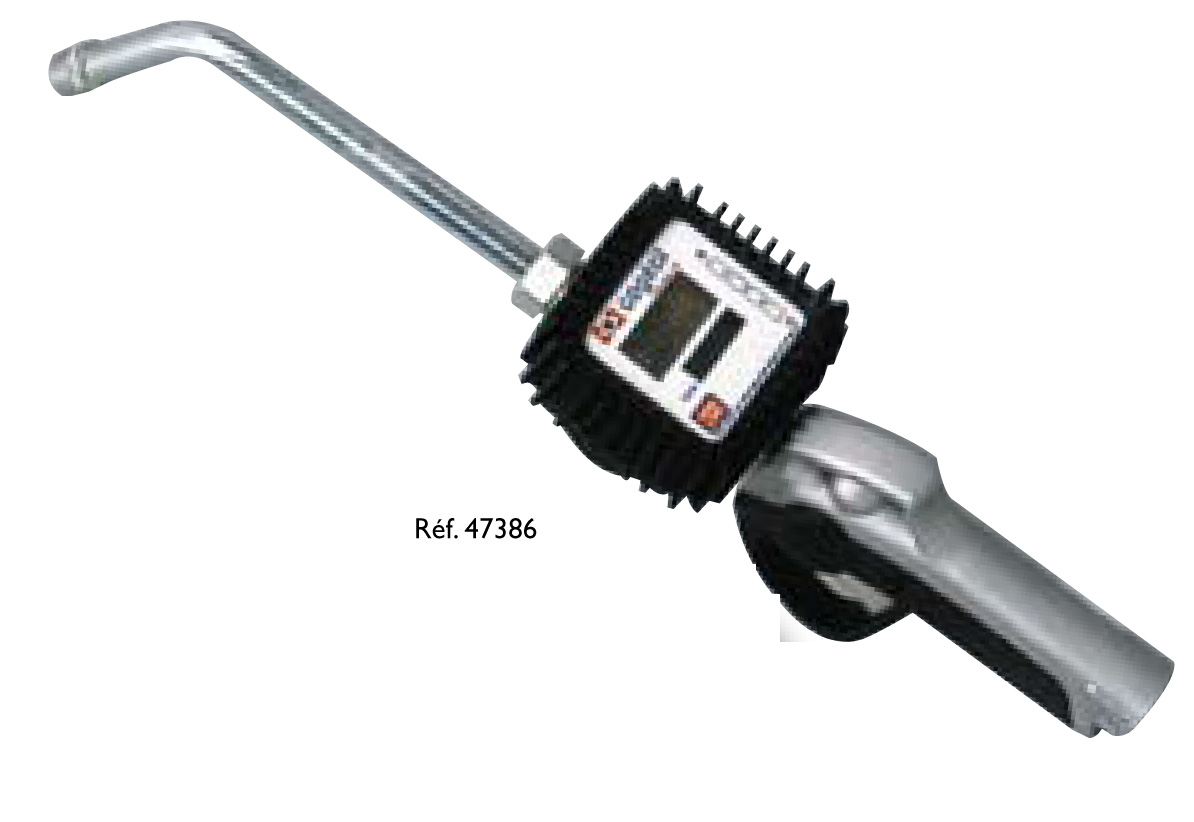

Pistolet compteur digital 47386
RÉf. 45031 pour Tonnelet 60 L
RÉf. 45032 pour fût 200 L
RÉf.45037 pour IBC 1000 L
Avec platine supérieure support de pompe

POMPE 3/1 ENROULEUR 10 m PISTOLET DIGITAL
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Enrouleur de fl exible 10 m réf. 51112
Pistolet compteur digital réf. 47386
RÉf. 45051 pour Tonnelet 60 LL
RÉf. 45052 pour fût 200 L

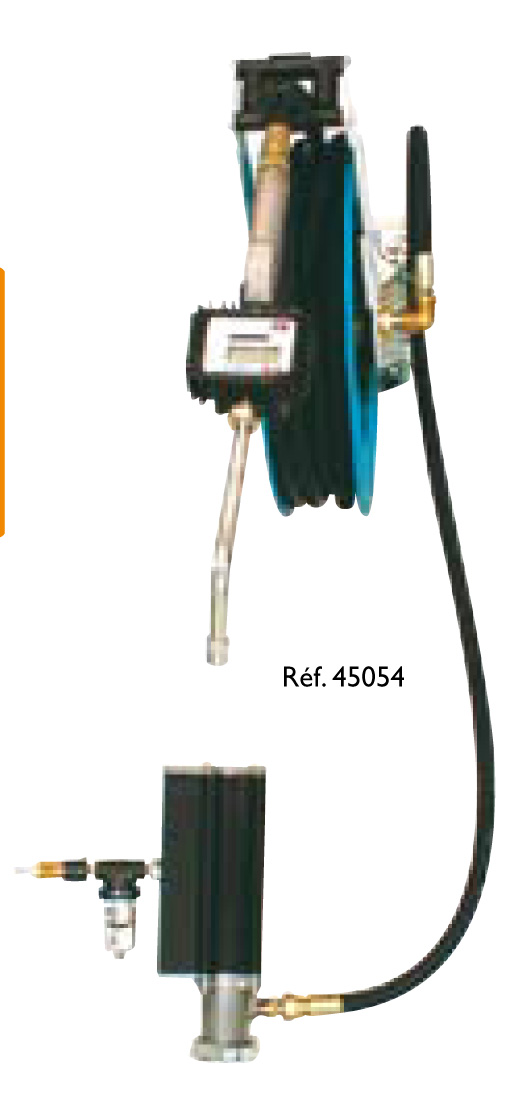

RÉf. 45054 pour cuve 1500 L
RÉf. 45057 pour IBC 1000 L
Avec platine supérieure support de pomp

KIT EQUIPEMENT MURAL
Support mural pompe
Flexible Ø 19 mm – L. 1,5 m
Fausse bonde coulissante
Tube plongeur fût + coude FF3/4" (20x27)
RÉf. 43916KIT EQUIPEMENT MURAL

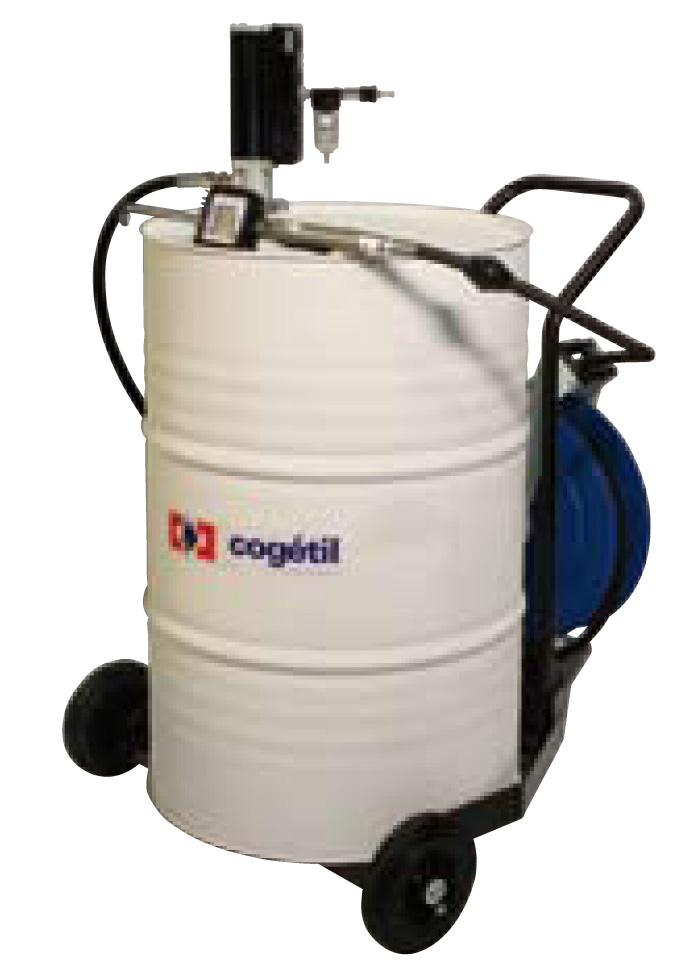

ENSEMBLES PNEUMATIQUES MOBILES

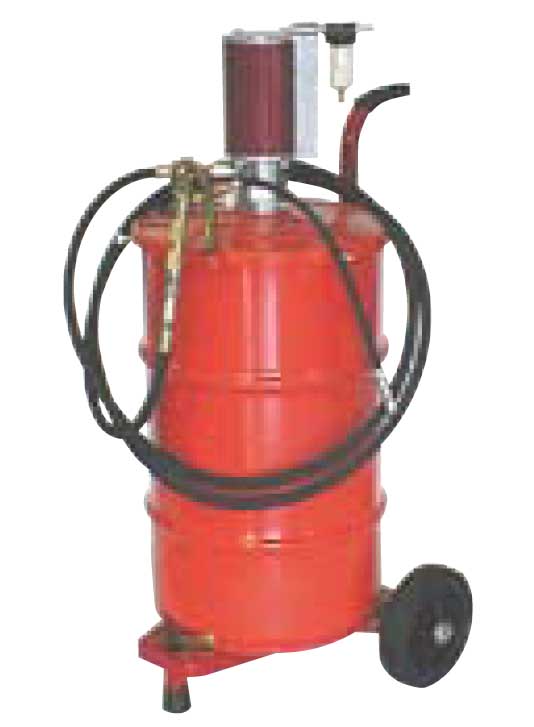

POMPE 3/1 EQUIPEE 4 m AVEC DIABLE
Pour tonnelet 60 L
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Flexible 1SN13 – L. 4 m
Diable plate-forme
Réf. 45621 AVEC POIGNEE STANDARD
Equipé poignée huile 48112

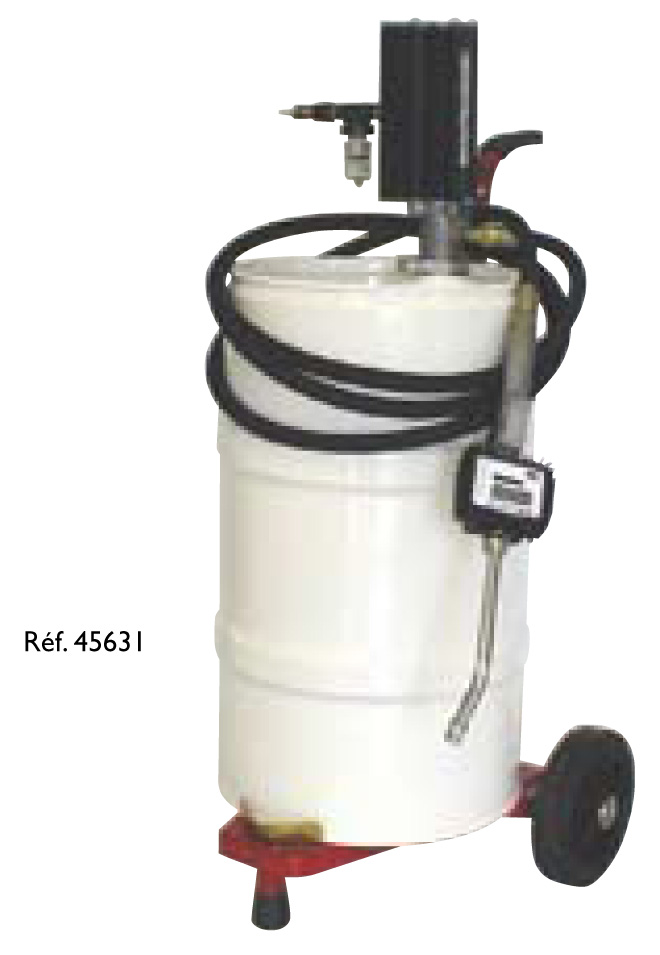

Réf. 45631 AVEC PISTOLET COMPTEUR DIGITAL
Équipé pistolet compteur digital 47386

POMPE 3/1 EQUIPEE 4 m AVEC ROULE-FÛT
Pour fût 200 L
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Flexible 1SN13 – L. 4 m
Roule-fût
Réf. 45722 AVEC POIGNEE STANDARD
Equipé poignée huile réf. 48112

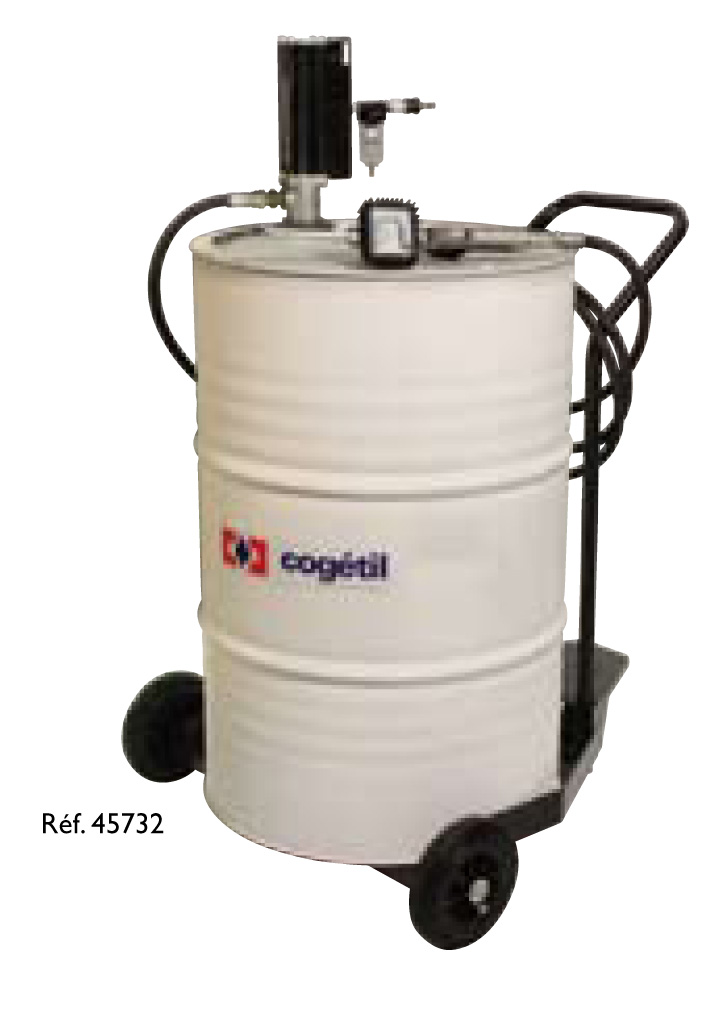

Réf. 45732 AVEC PISTOLET COMPTEUR DIGITAL
Equipé pistolet compteur digital réf. 47386

ENROULEUR AVEC ROULE-FÛT
Pour fût 200 L
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Enrouleur de flexible 10 m réf. 51112
Pistolet compteur digital réf. 47386
Roule-fût à 3 roues dont 1 pivotante avec frein
Réf. 45952 AVEC PISTOLET COMPTEUR DIGITAL

OPTIONS
Réf. 44806 SUPPLEMENT FLEXIBLE 10 m – En remplacement du 4 m standard
Réf. 51162 SUPPLEMENT ENROULEUR 15 m – En remplacement du 10 m standard
Réf. 44286 SUPPLEMENT POMPE 5/1 – En remplacement pompe 3/1 standard – Tube plongeur adapté –
Avec régulateur et lubrificateur
Réf. 47395 SUPPLEMENT PISTOLET PRESELECTION – Pistolet 47390 en remplacement du pistolet digital 47386

ACCESSOIRES HUILE

PISTOLET DE DISTRIBUTION HUILE
Entrée F 1/2" (15x21)
Débit maxi 30 l/min
Levier de manoeuvre protégé et verrouillable
RÉf. 48112 Pistolet embout rigide
Tube rigide 250 mm et bec antigoutte
RÉf. 48113 Pistolet embout flexible
Flexible 250 mm, tube coudé et bec antigoutte
RÉf. 48116 Pistolet embout flexible BV
Flexible 250 mm, tube coudé et bec antigoutte pour boîte de vitesses

COMPTEUR DIGITAL HUILE NU
Raccordement F1/2" (15x21)
Pression maxi 70 bars – Débit maxi 30 l/min
Corps et chambre de mesurage en aluminium
Engrenages ovales en acétal
Précision : +/- 0,5% dans la plage de débit
Affichage digital
Compteur partiel de 0,1 à 999,9 L avec remise à zéro
Totalisateur à 6 chiffres
Alimentation : 2 piles 1,5 V type N/LR1
RÉf. 47400 Compteur électronique huile

PISTOLET COMPTEUR DIGITAL
Compteur digital décrit ci-dessus
Protection antichoc du compteur en caoutchouc
Pistolet de distribution décrit ci-dessus
Sortie avec bec antigoutte
RÉf. 47386 Pistolet compteur digital rigide
Sortie tube rigide coudé L. 150 mm
RÉf. 47387Pistolet compteur digital flexible
Sortie tube rigide coudé et flexible caoutchouc
RÉf. 47389 Pistolet compteur digital rigide BV
Sortie tube rigide coudé et fl exible caoutchouc
Bec antigoutte spécial boîte de vitesses

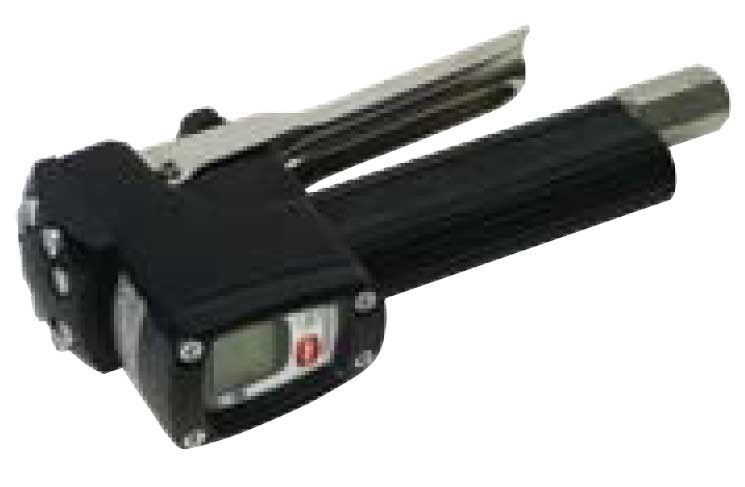

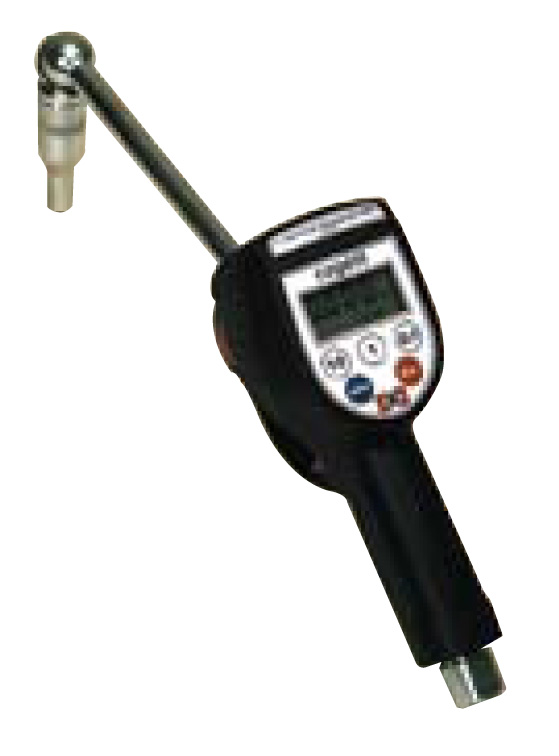

PISTOLET COMPTEUR DIGITAL A PRE-SELECTIONS
Entrée raccord tournant avec filtre F 1/2" (15x21)
Pression maxi 70 bars – Débit maxi 30 l/min
Engrenages ovales en acétal
Précision : +/- 0,5% dans la plage de débit
Affichage digital – Compteur partiel de 0,1 à 999,9 L avec remise à zéro
Totalisateur à 6 chiffres
Quantité préselectionnable : de 0,1 à 99,9 L
Mémorisation possible de 5 présélections
Bec antigoutte spécial boîte de vitesses multi-positions
Alimentation : 4 piles 1,5 V type AA
RÉf. 47390 Pistolet a compteur digital à pré-sélections

COMPTEUR MECANIQUE NU
Raccordement F1/2" (15x21)
Raccordement possible aux pistolets
Pression maxi 70 bars – Débit maxi 30 l/min
Corps et chambre de mesurage en aluminium
Engrenages ovales en acétal
Précision : +/- 1% dans la plage de débit
Compteur partiel de 0,1 à 999,9 litres avec remise à zéro.
Totalisateur à 6 chiffres
Réf. 47310 COMPTEUR MéCANIQUE HUILE

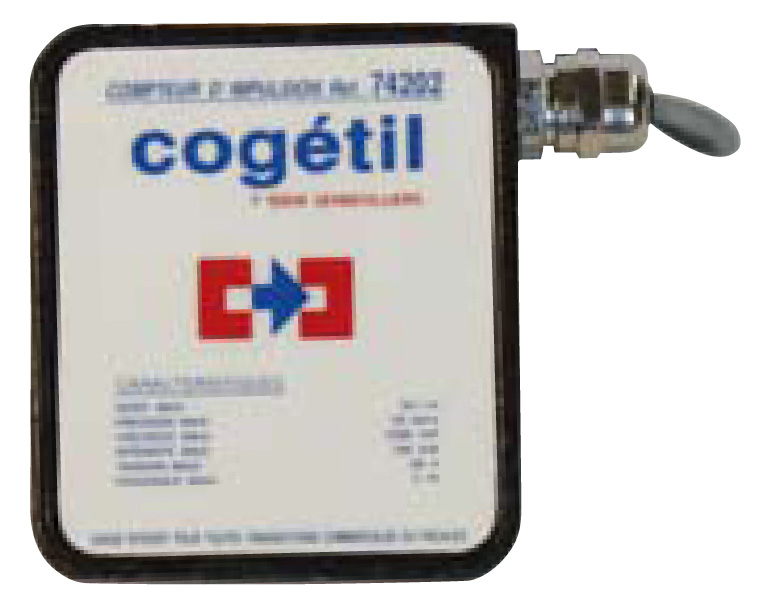

COMPTEUR D'IMPULSIONS
Raccordement F1/2" (15x21)
Pression maxi 70 bars – Débit maxi 30 l/min
Corps et chambre de mesurage en aluminium
Engrenages ovales en acétal
Précision : +/- 0,5% dans la plage de débit
100 impulsions par litre
Réf. 74202 émetteur d'impulsions

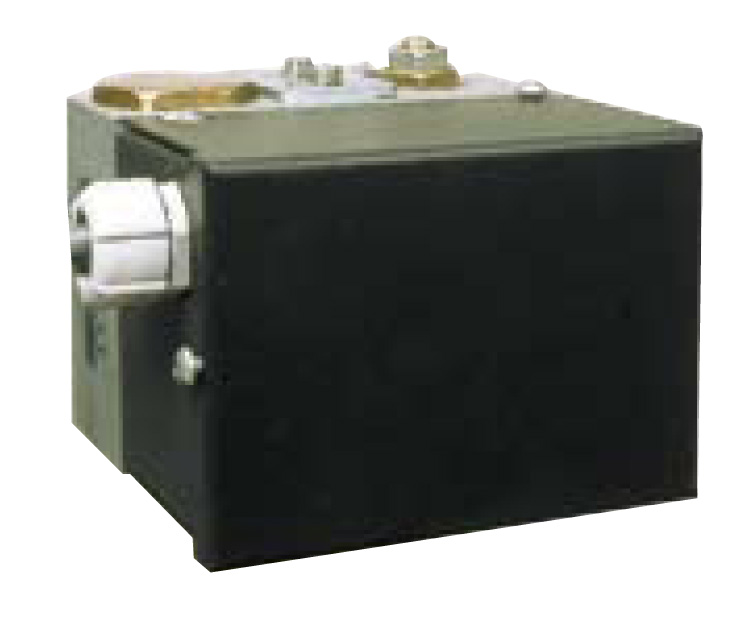

BLOC EMETTEUR ELECTROVANNE
Montage sur une ligne de distribution reliée à une gestion centralisée.
Combine les fonctions de vanne et de comptage, ce qui réduit le nombre de raccords hydrauliques.
Raccordement F1/2" (15x21)
Pression maxi 70 bars – Débit maxi 30 l/mIn
Corps et chambre de mesurage en aluminium
Engrenages ovales en acétal
Précision : +/- 0,5% dans la plage de débit
Vanne monostable, normalement fermée
Équipé d'un filtre métal 150 μ
Alimentation 24 V par gestion
Dimensions (hxlxp) : 620 x 215 x 100 mm
Réf. 75104 BLOC EMETTEUR ELECTROVANNE
Compatible huiles et liquide de refroidissement

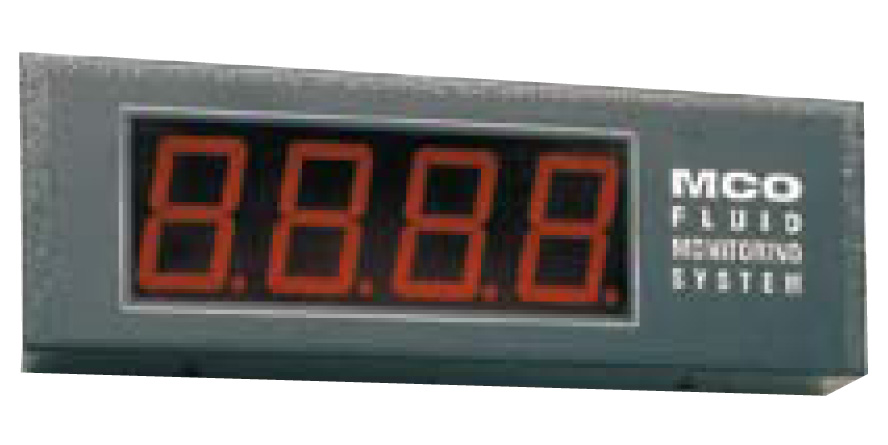

AFFICHEUR DIGITAL
Raccordement à un émetteur d'impulsion ou à une gestion centralisée
Hauteur des chiffres 60 mm
Permet une vision aisée de la distribution par l'opérateur
Réf. 75106 AFFICHEUR DEPORT

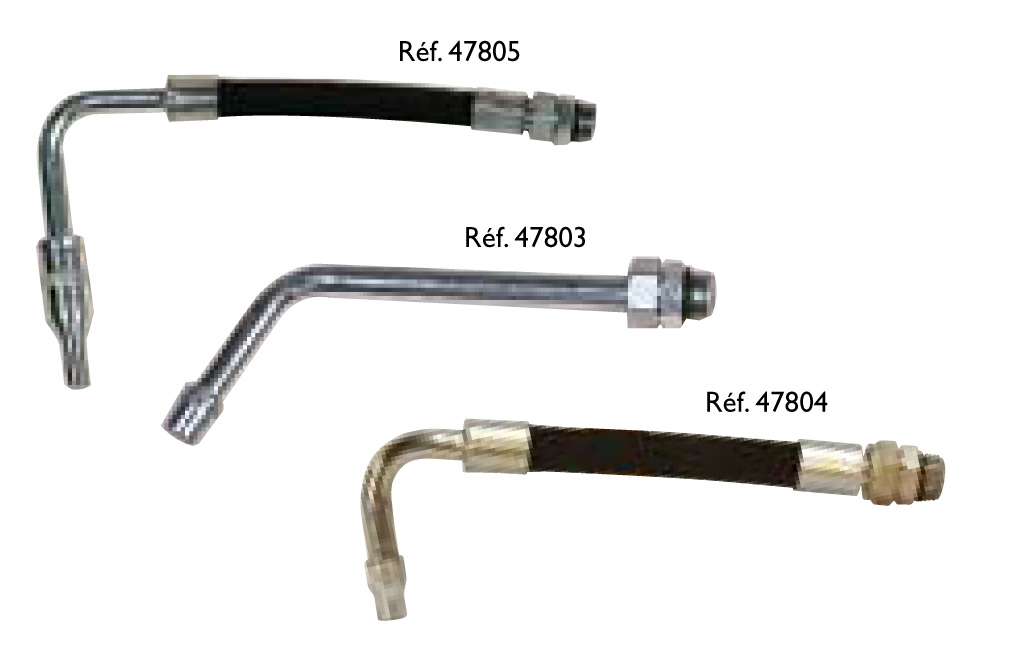

EMBOUTS POUR PISTOLETS HUILE
Entrée M 1/2" (15x21)
Sortie avec bec antigoutte
Réf. 47803 EMBOUT RIGIDE
Réf. 47804 EMBOUT FLEXIBLE
Réf. 47805 EMBOUT FLEXIBLE BV

RACCORD TOURNANT DROIT M F 1/2" (15x21)
Avec tamis filtrant
À monter entre le flexible et la poignée de distribution
Réf. 47388 RACCORD TOURNANT FILTRE

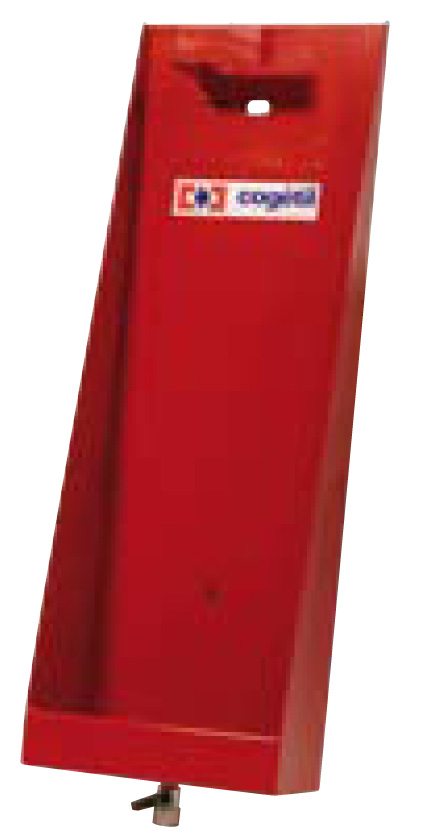

EGOUTTOIR POUR PISTOLET
Fixation murale ou sur flanc de cuve
Tôle acier laqué époxy
Système d'accroche du pistolet
Bac de récupération avec vanne de vidange
Dimensions (hxlxp) : 620 x 215 x 100 mm
Réf. 49005 EGOUTTOIR PISTOLET HUILE

SERINGUES
Corps en laiton
Tige acier, joint PE
Tube rigide 150 mm et flexible
Réf. 34025 SERINGUE HUILE 250 CC
Réf. 34050 SERINGUE HUILE 500 CC
Réf. 34095 SERINGUE HUILE 950 CC

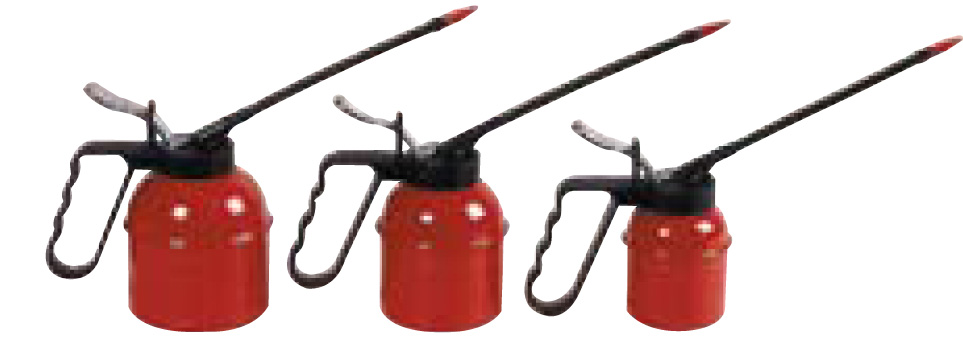

BURETTES
Corps en tôle acier peint
Piston laiton
Bec flexible
Réf. 32522 BURETTE HUILE 200 CC
Réf. 32523 BURETTE HUILE 300 CC
Réf. 32525 BURETTE HUILE 500 CC

MATERIEL MANUEL GRAISSAGE "PRO"

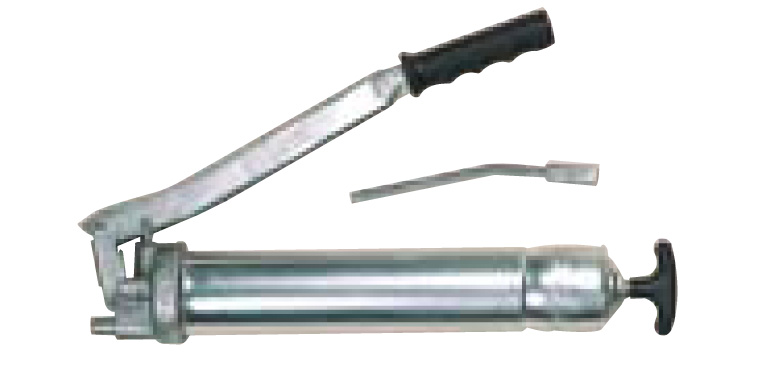

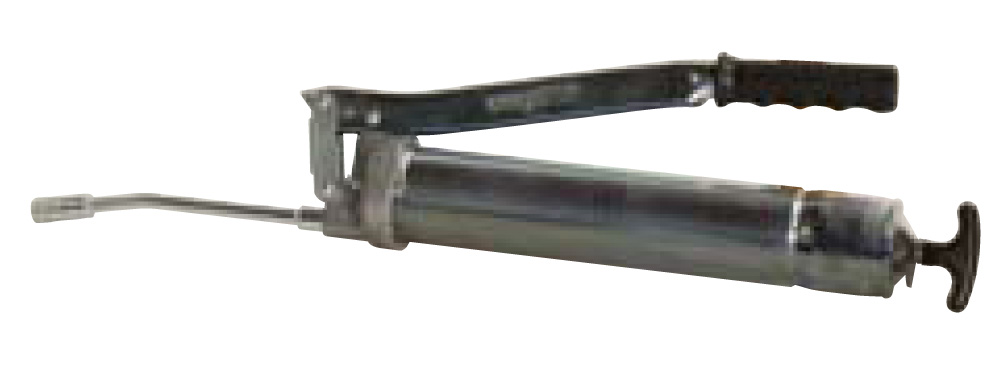

POMPE ZINGUEE TIGE
Pression 800 bars – Débit 2 cm3 par course
Corps en acier renforcé, épaisseur 1,2 mm
Tête en alliage moulé avec valve de purge
Tige acier avec agrafe 4 mors
Remplissage : cartouche 450 g ou aspiration vrac
Emballage individuel sous sac plastique
(10 pièces par carton)
Réf. 36205 POMPE MANUELLE AVEC TIGE

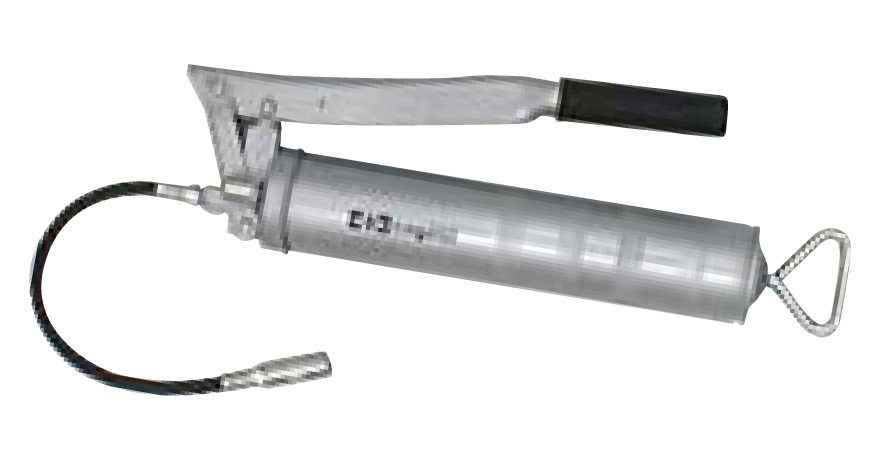

POMPE ZINGUEE FLEXIBLE
Pression 800 bars – Débit 2 cm3 par course
Corps en acier renforcé, épaisseur 1,2 mm
Tête en alliage moulé avec valve de purge
Flexible polyamide 300 mm avec agrafe 4 mors
Remplissage : cartouche 450 g ou aspiration vrac
Emballage individuel sous sac plastique
(10 pièces par carton)
Réf. 36208 POMPE MANUELLE AVEC FLEXIBLE

POMPE ZINGUEE HP TIGE
Pression 850 bars, haute performance
Corps en acier renforcé, épaisseur 1,2 mm
Tête en alliage moulé avec valve de remplissage
Tige acier avec agrafe 4 mors
Remplissage : cartouche 450 g ,aspiration vrac, pompe de remplissage
Emballage individuel sous sac plastique
(10 pièces par carton)
Réf. 37095 POMPE MANUELLE AVEC TIGE

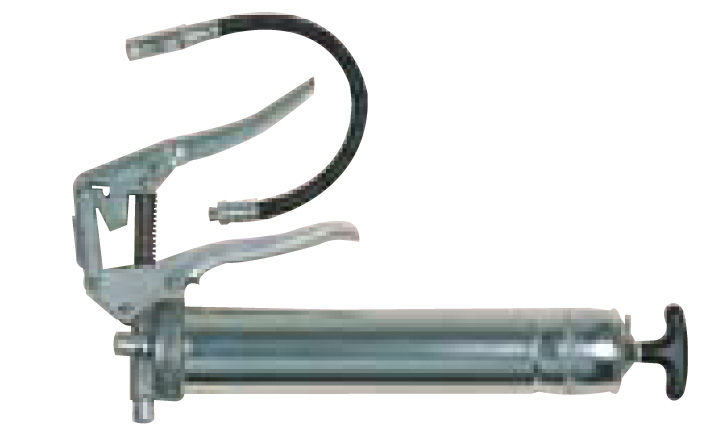

PISTOLET ZINGUE FLEXIBLE
Possibilité de réglage pression ou débit
Libère une main pour maintenir l'agrafe
Tête en alliage moulé avec valve de remplissage
Flexible polyamide 300 mm avec agrafe 4 mors
Remplissage : cartouche 450 g, aspiration vrac,
pompe de remplissage
Emballage individuel sous sac plastique
(10 pièces par carton)
Réf. 37575 PISTOLET MANUEL AVEC FLEXIBLE

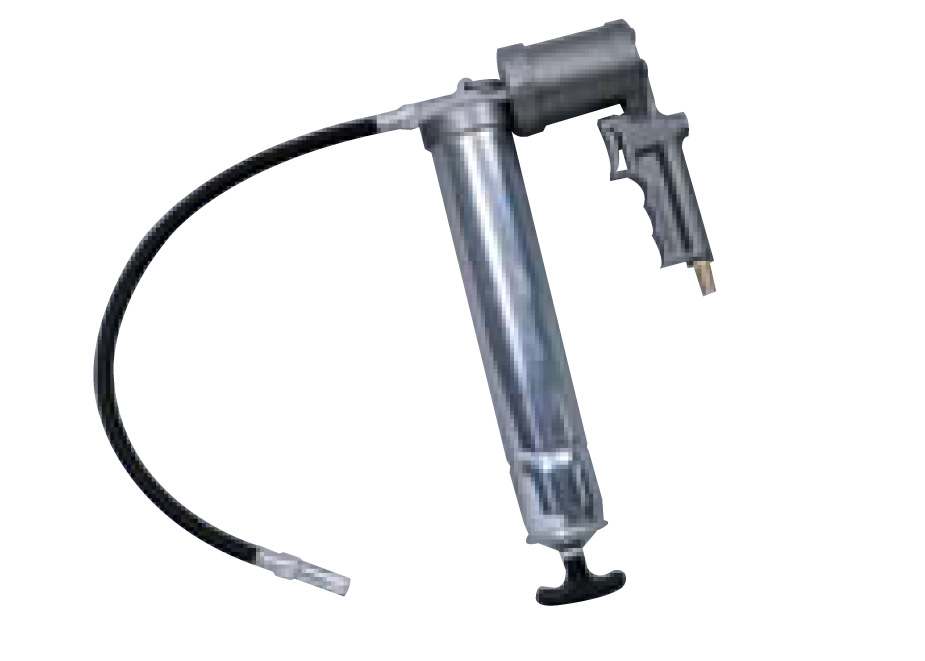

PISTOLET PNEUMATIQUE
Fonctionne en débit continu ou en "coup par coup"
Débit 0,6 cm3 de graisse par coup
Pression entrée air : 3 à 8 bars
Ratio 50/1
Tête et moteur en alliage moulé avec:
- valve de remplissage
- Flexible 450 mm avec agrafe
- Remplissage : cartouche 450 g, pompe de remplissage
Emballage carton individuel
Réf. 48950 PISTOLET PNEUMATIQUE AVEC FLEXIBLE

MATERIEL MANUEL GRAISSAGE "ECO"

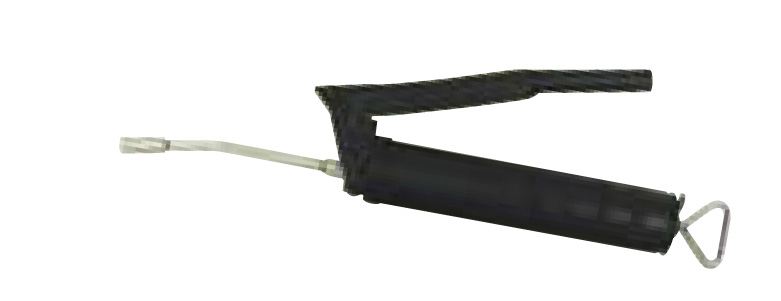

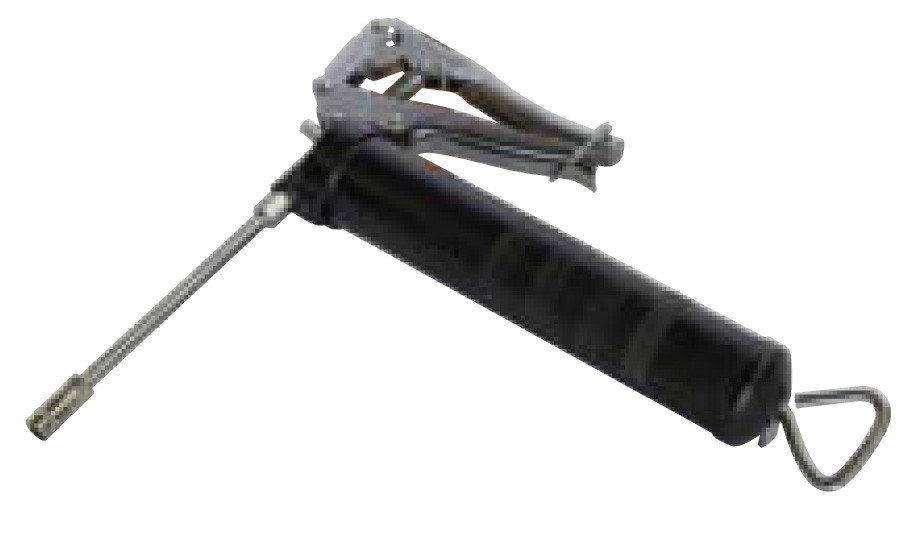

POMPE TIGE RIGIDE
Pression maxi 400 bars
Corps et tête en acier peinture noire
Tige 150 mm avec agrafe 4 mors
Filetage sortie M 10x100
Remplissage : cartouche 450 g ou aspiration vrac
Réf. 33005 POMPE MANUELLE AVEC TIGE

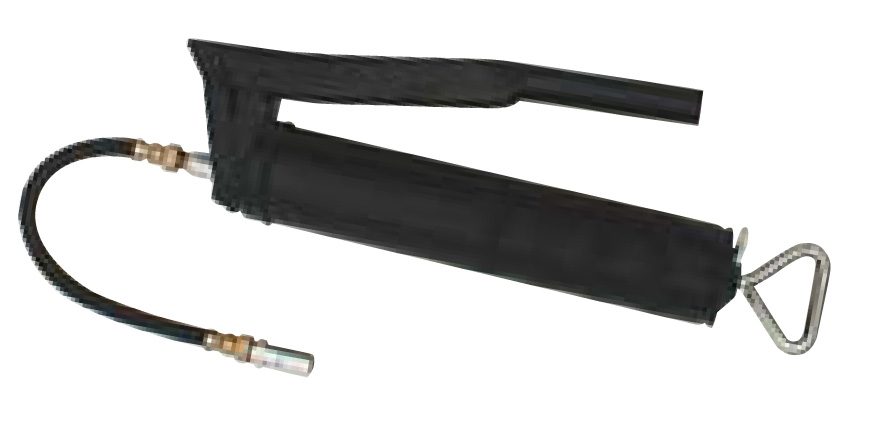

POMPE FLEXIBLE
Pression maxi 400 bars
Corps et tête en acier peinture noire
Flexible 300 mm et agrafe 4 mors
Filetage sortie M 10x100
Remplissage : cartouche 450 g ou aspiration vrac
Réf. 33008 POMPE MANUELLE AVEC FLEXIBLE

POMPE UNIVERSELLE FLEXIBLE
Pression maxi 400 bars
Corps et tête en acier peinture noire
Flexible 300 mm et agrafe 4 mors
Filetage sortie M 10x100
Valve de remplissage type US ( Ø 14,7 mm)
Remplissage : cartouche 450 g, aspiration vrac, pompe de remplissage
Réf. 33095 POMPE UNIVERSELLE AVEC FLEXIBLE

PISTOLET UNIVERSEL TIGE
Pression maxi 345 bars
Corps acier tête aluminium
Tige 150 mm avec agrafe 4 mors
Filetage sortie M 10x100
Valve de remplissage type US (Ø 14,7 mm)
Remplissage : cartouche 450 g ,aspiration vrac, pompe de remplissage
Réf. 33076 PISTOLET UNIVERSEL AVEC TIGE

PISTOLET UNIVERSEL FLEXIBLE
Pression maxi 345 bars
Corps acier tête aluminium
Flexible 300 mm et agrafe 4 mors
Filetage sortie M 10x100
Valve de remplissage type US (Ø 14,7 mm)
Remplissage : cartouche 450 g ,aspiration vrac, pompe de remplissage
Réf. 33075 PISTOLET UNIVERSEL FLEXIBLE

POMPES PNEUMATIQUES GRAISSE
Les pompes pneumatiques à graisse COGETIL sont des pompes double effet (débit de graisse à la montée et à la
descente du piston), ce qui améliore le débit, réduit les pulsations et augmente la fiabilité.
L'utilisation d'une pompe pneumatique de graissage nécessite certaines précautions qui assureront le bon fonctionnement du matériel et sa fiabilité dans le temps:
– débrancher le raccord rapide d'alimentation d'air après utilisation,
– installer un filtre à air pour protéger le moteur pneumatique contre la condensation,
– installer un régulateur d'air pour ne pas dépasser les pressions d'alimentation d'air prescrites (5 à 8 bars).
A la différence des pompes pneumatiques pour huiles, la canne plongeuse d'une pompe à graisse est spécifique à chaque contenant et ne peut pas être recoupée (clapet en bout de canne).
Les pompes à graisse COGETIL ont un rapport de pression de 50/1 : 8 bars de pression d'air donnent 400 bars de
pression de graisse en sortie de pompe.
Vérifier régulièrement l'état du flexible de sortie de graisse.

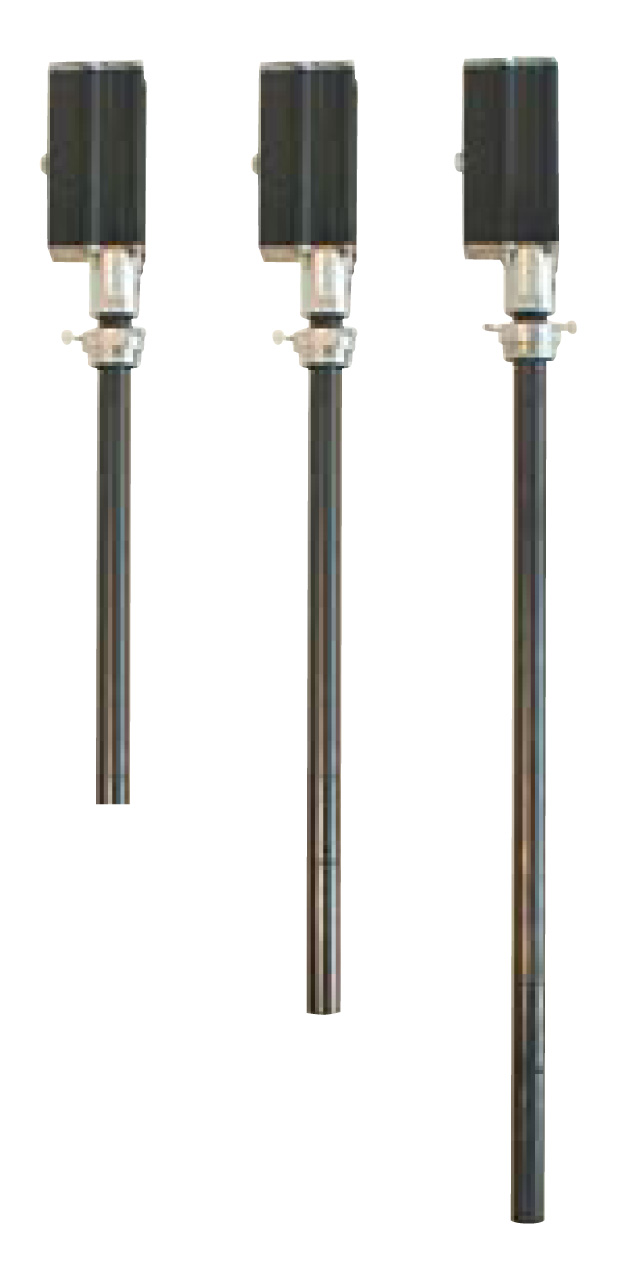

POMPE 50/1 STANDARD
Pompe double effet 2" (50 x 60)
Ratio 50/1 – Débit maxi 0,6 kg/min
Entrée air F 1/4" (8x13)
Sortie graisse F 3/8" (12x17)
Ø canne : 38 mm
Fausse bonde M 2" (50x60)
Pression d'air recommandée 5 à 8 bars
Réf. 48900 POMPE STD SEAU 20 kg
Longueur canne : 415 mm
Emballage carton 720 x 140 x 100 – Poids 7 kg
Réf. 48901 POMPE STD TONNELET 60 kg
Longueur canne : 740 mm
Emballage carton 1050 x 140 x 100 – Poids 9 kg
Réf. 48902 POMPE STD FÛT 200 kg
Longueur canne : 950 mm
Emballage carton 1270 x 140 x 100 – Poids 11 kg

POMPE 50/1 GROS DEBIT
Pompe pour usages intensifs et conditions difficiles
Pompe double effet 3" (80 x 90)
Ratio 50/1 – Débit maxi 2 kg/min
Entrée air F 1/4" (8x13)
Sortie graisse F 3/8" (12x17)
Ø canne : 35 mm
Fausse bonde M 2" (50x60)
Pression d'air recommandée 5 à 8 bars
Réf. 48501 POMPE GD TONNELET 60 kg
Longueur canne : 630 mm
Emballage carton 1010 x 160 x 200 – Poids 9 kg
Réf. 48502 POMPE GD FÛT 200 kg
Longueur canne : 840 mm
Emballage carton 1170 x 160 x 000 – Poids 11 kg

ENSEMBLES GRAISSE DEBIT STANDARD GRAISSE

POMPE 50/1 STD EQUIPEE 4 m
Pompe 50/1 standard
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Flexible graisse 2SC.10 – L. 4 m raccord MF adaptateur
Réf. 48910 POUR SEAU 20 kg
Réf. 48911 POUR TONNELET 60 kg
Réf. 48912 POUR FÛT 200 kg

POMPE 50/1 STD AVEC ENROULEUR
Pompe 50/1 standard
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Enrouleur graisse flexible 2SC.10 – L. 10 m + liaison 1,5 m

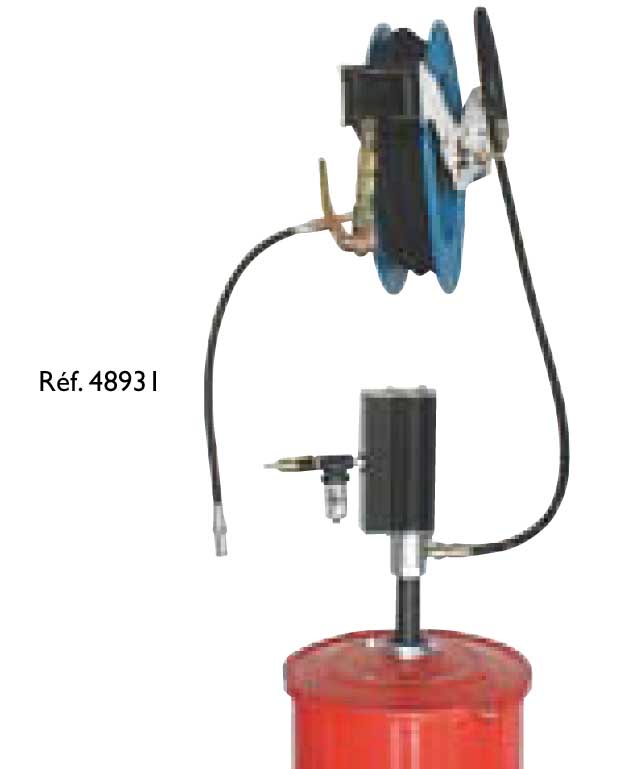

Réf. 48931 POUR TONNELET 60 kg
Réf. 48932 POUR FÛT 200 kg

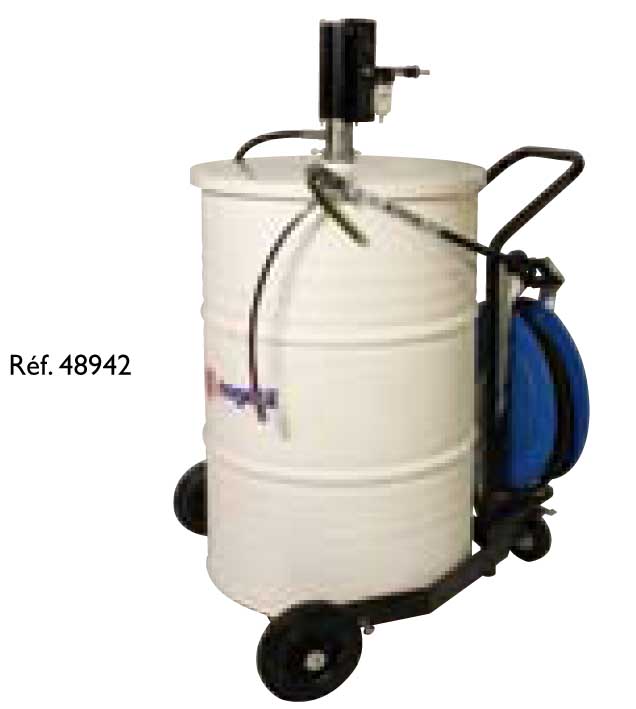

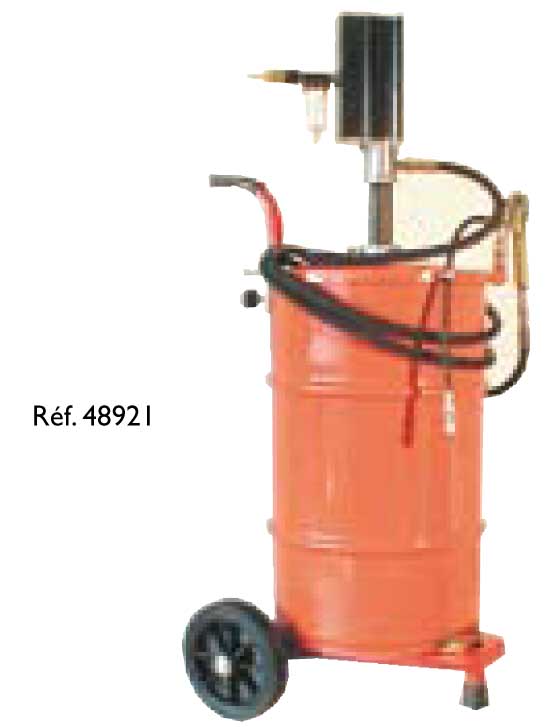

POMPE 50/1 STD AVEC DIABLE
Pompe 50/1 standard
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Flexible graisse 2SC.10 – L. 4 m raccords MF adaptateur
Diable plate-forme
Réf. 48920 POUR SEAU 20 kg
Réf. 48921 POUR TONNELET 60 kg

POMPE 50/1 STD AVEC ROULE FUT
Pompe 50/1 standard
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Roule-fût
Réf. 48922 POUR FÛT 200 kg
Flexible graisse 2SC.10 – L. 4 m raccords MF adaptateur
Réf. 48942 POUR FÛT 200 kg + ENROULEUR
Enrouleur graisse flexible 2SC.10 – L. 10 m + liaison 1,5 m

OPTIONS
Réf. 48806 SUPPLEMENT FLEXIBLE 10 m – En remplacement du 4 m standard
Réf. 51248 SUPPLEMENT ENROULEUR 15 m – En remplacement du 10 m standard

ENSEMBLES GRAISSE GROS DEBIT

POMPE 50/1 GD EQUIPEE 4 m
Pompe 50/1 gros débit
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Flexible graisse 2SC.10 – L. 4 m raccords MF adaptateur

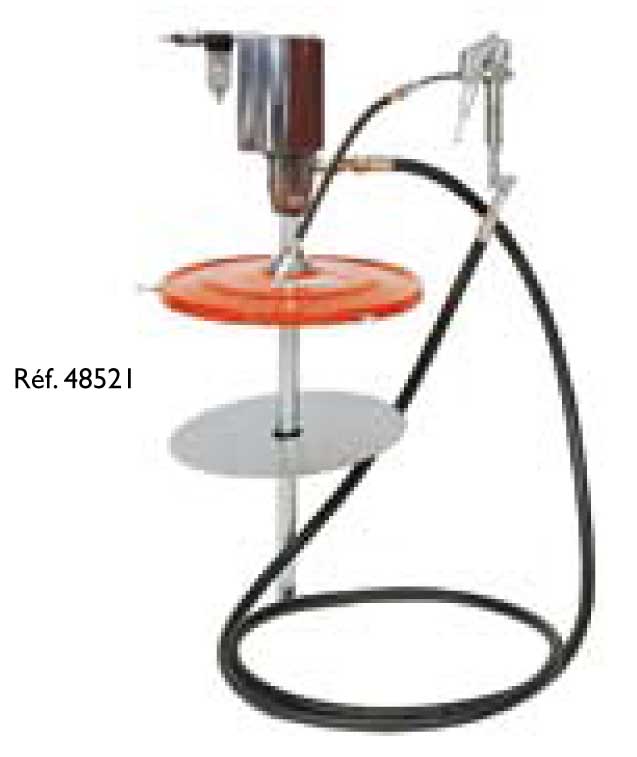

Réf. 48521 POUR TONNELET 60 kg
Réf. 48522 POUR FÛT 200 kg

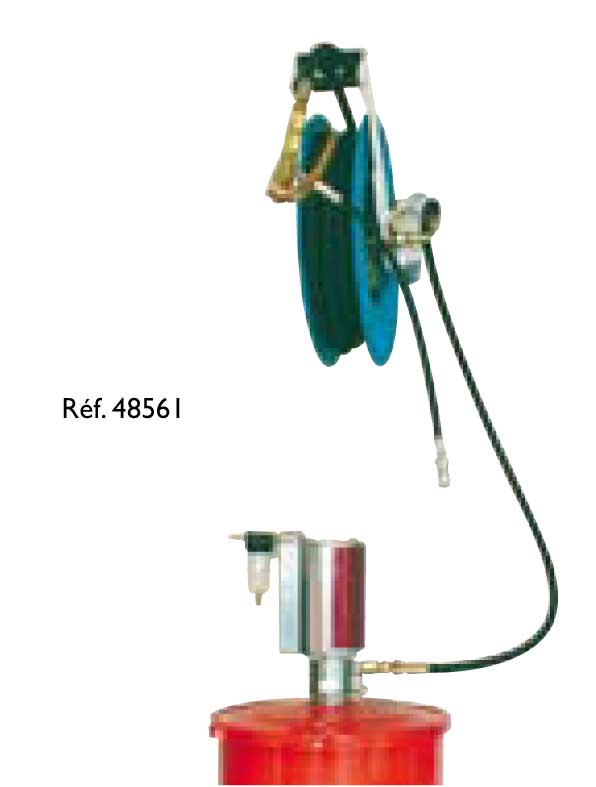

POMPE 50/1 GD AVEC ENROULEUR
Pompe 50/1 gros débit
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Enrouleur graisse flexible 2SC.10 – L. 10 m + liaison 1,5 m
Réf. 48561 POUR TONNELET 60 kg
Réf. 48562 POUR FÛT 200 kg

POMPE 50/1 GD AVEC DIABLE
Pompe 50/1 gros débit
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Flexible graisse 2SC.10 – L. 4 m – Raccords MF adaptateur
Diable plate-forme
Réf. 48621 POUR TONNELET 60 kg

POMPE 50/1 GD AVEC ROULE FUT
Pompe 50/1 gros débit
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Roule-fût
Réf. 48722 POUR FÛT 200 kg
Flexible graisse 2SC.10 – L. 4 m raccords MF adaptateur

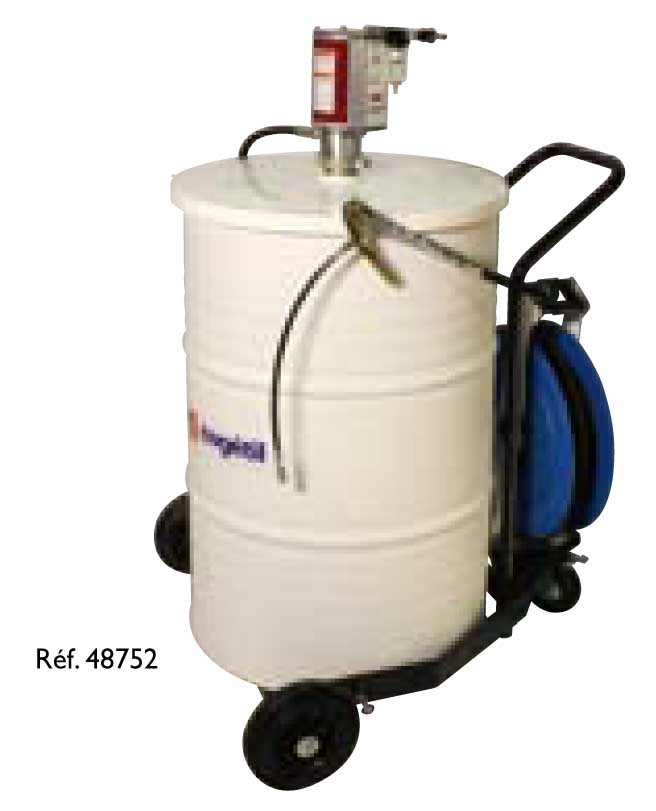

Réf. 48752 POUR FÛT 200 kg + ENROULEUR
Enrouleur graisse flexible 2SC.10 – L. 10 m + liaison 1,5 m
à la place du flexible 4 m

OPTIONS
Réf. 48806 SUPPLEMENT FLEXIBLE 10 m – En remplacement du 4 m standard
Réf. 51248 SUPPLEMENT ENROULEUR 15 m – En remplacement du 10 m standard

ACCESSOIRES GRAISSE

FLEXIBLES DE DISTRIBUTION
Liaison entre poignée et agrafe ou pompe manuelle et agrafe.
Raccordement MM 1/8" (5x10)
Polyamide : simple tresse, pression 700 bars
Caoutchouc : double tresse pression 840 bars
Livré sans agrafe

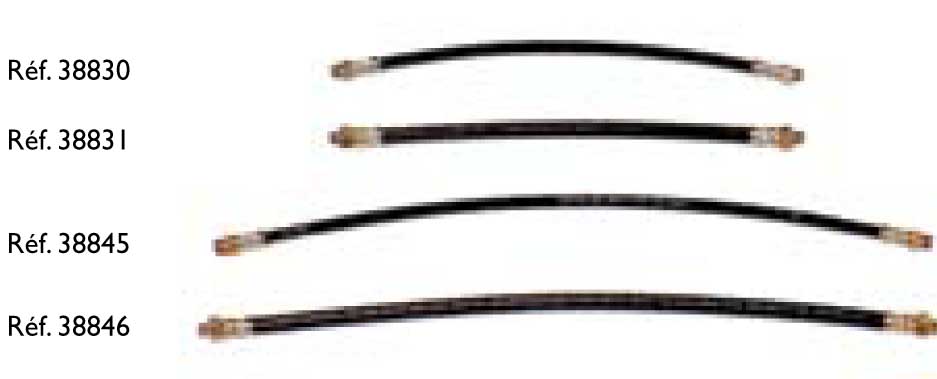

Réf. 38830 FLEXIBLE POLYAMIDE 300 mm
Réf. 38831 FLEXIBLE CAOUTCHOUC 300 mm
Réf. 38845 FLEXIBLE POLYAMIDE 450 mm
Réf. 38846 FLEXIBLE CAOUTCHOUC 450 mm

AGRAFES STANDARD
Entrée F 1/8" (5x10), sortie Ø 14
Existent en 3 ou 4 mors, avec ou sans bille
Les agrafes à bille stoppent l'écoulement de graisse dès que l'agrafe est déconnectée ; elles sont
recommandées avec les pompes manuelles, déconseillées avec les pompes pneumatiques.
Conditionnement : sachet plastique de 5 pièces

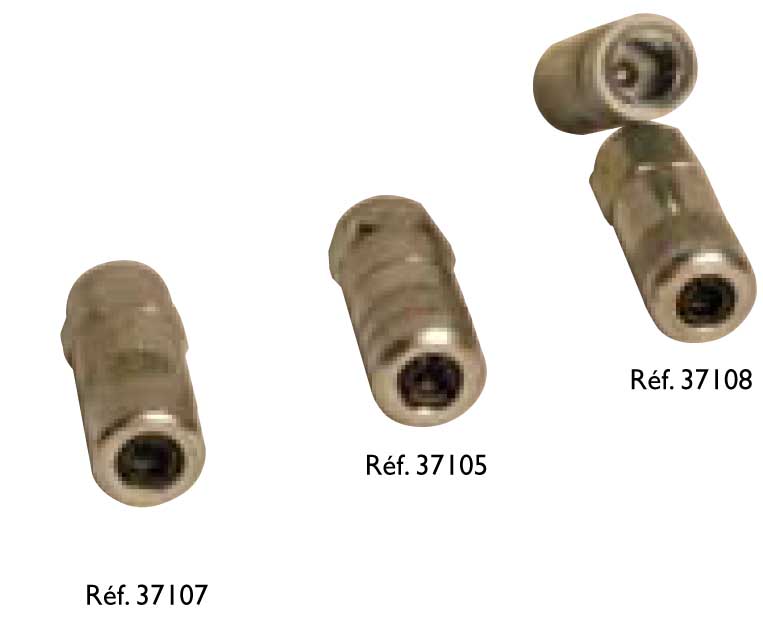

Réf. 37105 AGRAFE 3 MORS SANS BILLE
Réf. 37106 AGRAFE 3 MORS AVEC BILLE
Réf. 37107 AGRAFE 4 MORS SANS BILLE
Réf. 37108 AGRAFE 4 MORS AVEC BILLE

AGRAFES SPéCIALES
Entrée F 1/8" (5x10), sortie Ø 14
Conditionnement : sachet plastique de 2 pièces

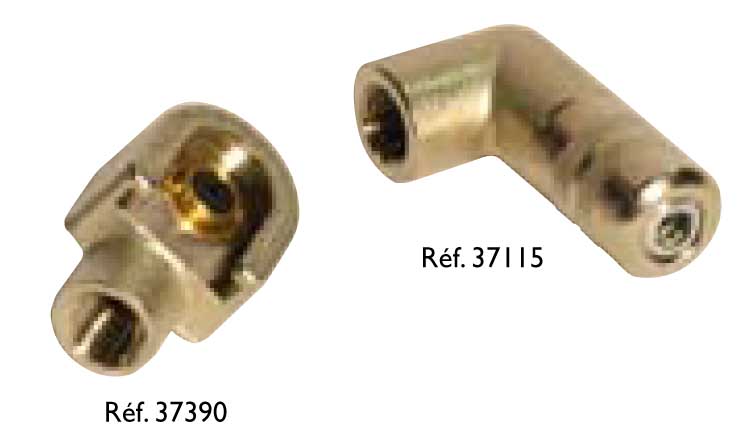

Réf. 37115 AGRAFE 4 MORS à 90°
Réf. 37390 AGRAFE à TIRER
Pour graisseur à bille tête plate 6 pans de 15 mm

PISTOLET DE GRAISSAGE STD
Entrée F 1/4" (8x13), sortie F1/8" (5x10)
Livré avec flexible 300 mm et agrafe
Réf. 48100 PISTOLET DE GRAISSAGE

PISTOLET COMPTEUR DIGITAL
Entrée F 1/4" (8x13), sortie F1/8" (5x10)
Structure aluminium, engrenages ovales
Affichage digital : compteur partiel en grammes avec remise à zéro, totalisateur en kg.
Pression maxi 500 bars – Précision +/- 3%
Livré sans flexible ni agrafe ni rotule tournante
Réf. 48120 PISTOLET COMPTEUR DIGITAL

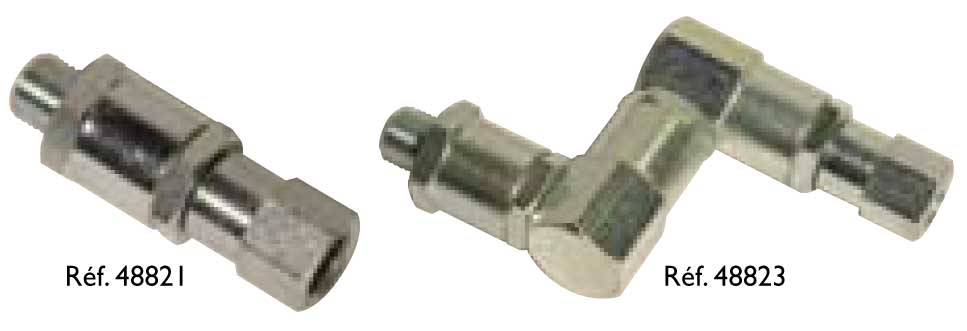

RACCORDS TOURNANTS
Raccordement MF 1/4" (8x13)
Pression maxi 500 bars
Réf. 48821 RACCORD TOURNANT DROIT
Réf. 48823 DOUBLE ROTULE Z

COUVERCLES
Tôle acier embouti, peinture laquée
Bonde centrale 2" F (50x60)
3 vis de blocage

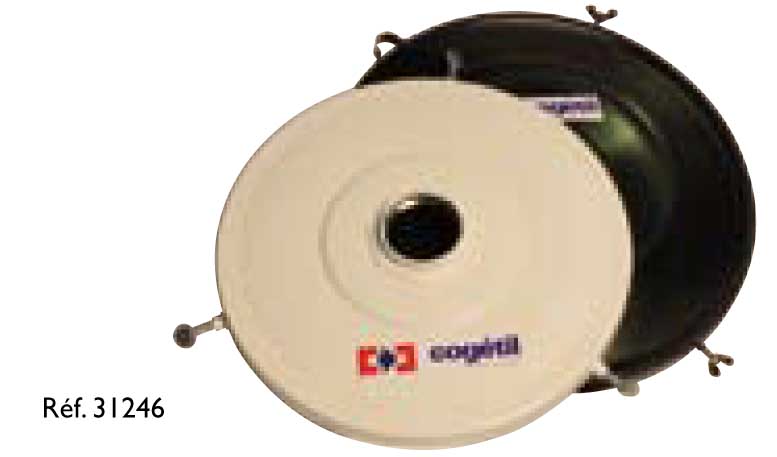

Réf. 31246 COUVRE-SEAU 20/25 kg
Ø intérieur 330 mm
Réf. 31247 COUVRE-TONNELET 60 kg
Ø intérieur 380 mm
Réf. 31248 COUVRE-FÛT 200 kg
Ø intérieur 610 mm

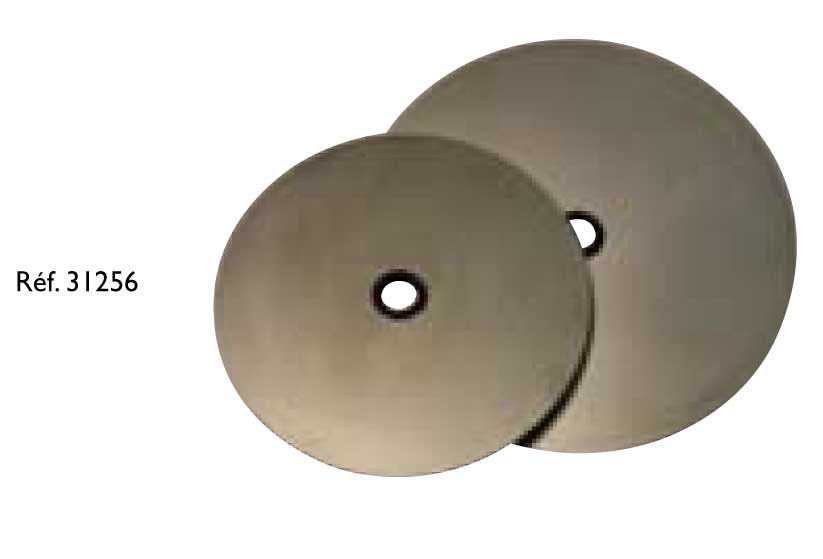

PLATEAU SUIVEUR
Tôle acier, trou central Ø 39 mm
Réf. 31256 PLATEAU SUIVEUR SEAU 20/25 kg
Ø extérieur 290 mm
Réf. 31257 PLATEAU SUIVEUR TONNELET 60 kg
Ø extérieur 352 mm
Réf. 31258 PLATEAU SUIVEUR FÛT 200 kg
Ø extérieur 550/590 mm (lèvre caoutchouc)

DIABLE PLATE-FORME
Pour seau 25 kg et tonnelet 60 kg
Construction tôle et tube acier galvanisé
Plate-forme avec blocage de l'emballage
Poignée de transport avec griffe de maintien
2 roues et pied support
Réf. 41100 DIABLE PLATE-FORME

ROULE FUT
Construction tôle et tube acier peint
2 roues fixes + 1 roue directionnelle avec frein
Platine support enrouleur en partie basse
Accroche pistolet sur timon
Réf. 41320 Roule-fût

ACCESSOIRES POUR CUVES

VANNE 1/4 TOUR
Raccordement FF poignée plate
Pression maxi 30 bars
Réf. 99603 VANNE FF 1/2" (15x21)
Réf. 99604 VANNE FF 3/4" (20x27)
Réf. 99605 VANNE FF 1" (26x34)
Réf. 99608 VANNE FF 2" (50x60)

VANNE COUDEE UNION
Raccordement MF poignée papillon
Pression maxi 30 bars
Réf. 99612 VANNE MF 3/4" (20x27)
Réf. 99613 VANNE MF 1" (26x34)

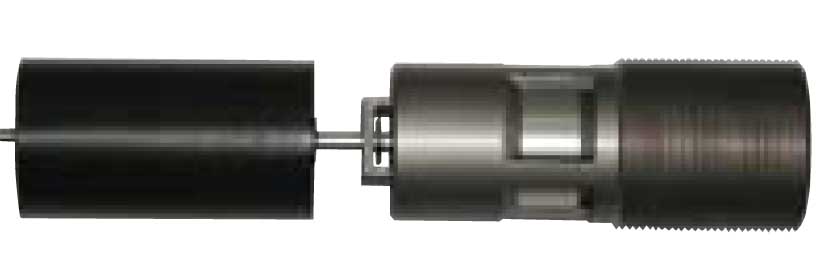

LIMITEUR DE REMPLISSAGE
Conforme à la norme EN 13616/2004 catégorie A
Pour cuve privative GO/FOD munie d'un évent
Raccordement M 2" (50x60), montage sans détamponnage
Plage de débit : 35 à 600 l/min
Plage de pression de remplissage : 0,15 à 6 bars
Livré avec sticker informatif à coller sur la cuve
Réf. 22398 LIMITEUR DE REMPLISSAGE

CLAPET ANTI-SIPHON
Indispensable pour l'utilisation d'un distributeur sur pied relié à une cuve aérienne
Évite la vidange accidentelle de la cuve en cas de problème sur le distributeur
Raccordement par brides F 1"1/2 (40x49)
Réf. 22400 CLAPET ANTI-SIPHON

EVENTS
Évent métal taraudé F avec tamis de protection
Ne pas utiliser sur une cuve à essence
Réf. 94269 éVENT MéTAL 1"1/4 (33x42)
Réf. 94270 éVENT MéTAL 1" (26x34)

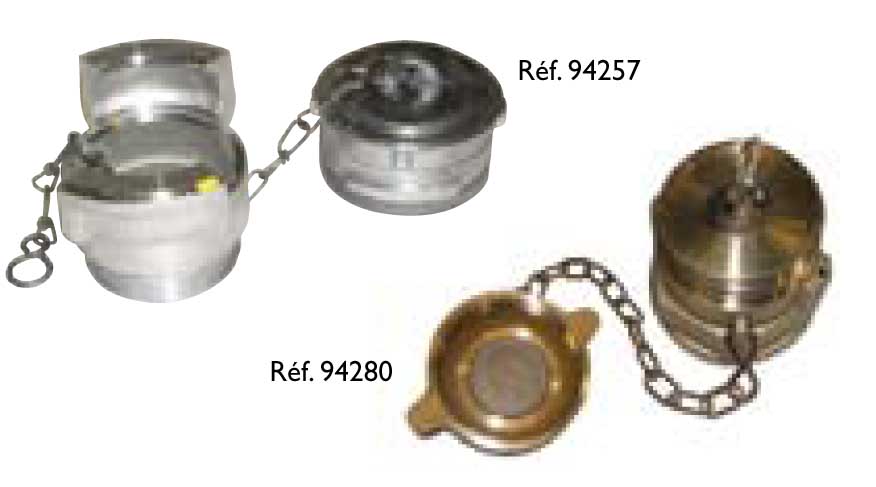

RACCORDS SYMETRIQUES
Fonte d'aluminium – Connection 2" (50x60)
Sans verrou, avec bouchon et chaînette

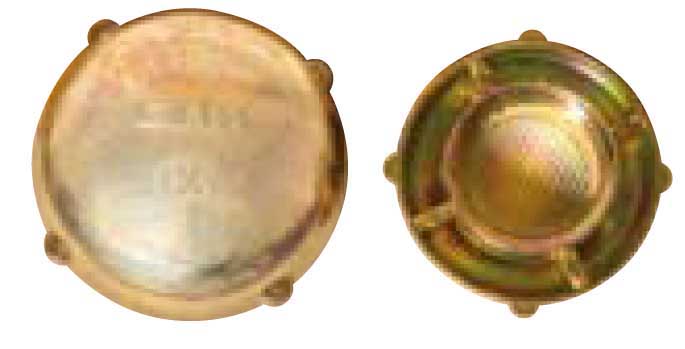

Réf. 94256 BOÎTE SYMéTRIQUE 2"F
Réf. 94257 BOÎTE SYMéTRIQUE 2"M
Réf. 94280 BOUCHON A CLE
Laiton – Connection F 2" (50x60)
Livré avec 2 clés, couvercle à vis et chaînette

Stickers d'identification
Adhésif permanent résistant aux hydrocarbures
Petit modèle pour distributeurs : 100 x 45 mm
Grand modèle pour citernes : 200 x 100 mm
Réf. 94001 Sticker "fioul" GM
Réf. 94002 Sticker "fioul" pM
Réf. 94011 Sticker "GAZOLE" GM
Réf. 94012 Sticker "GAZOLE" PM

MESURE DE NIVEAU

Jauge À Flotteur
Pour cuve de hauteur maxi 200 cm
Indication du niveau de liquide en centimètres
Raccordement M 1"1/2 (40x49)
RÉF. 94254 JAUGE MÉCANIQUE
RÉF. 99575 RÉDUCTION PLASTIQUE MF
M 2" (50x60) vers F1"1/2 (40x49)

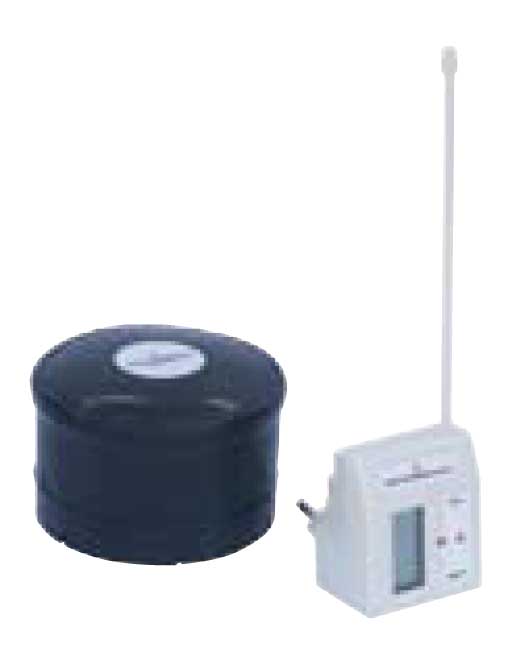

Jauge à ultrasons
Pour cuves aériennes (h. maxi 3 m).
Convient pour de nombreux types de liquides GO/FOD, AdBlue®, eau, liquide de refroidissement, …
Un boîtier émetteur, à fixer sur le haut de la cuve,mesure en continu le niveau de liquide
par émission d'ultrasons.
L'émetteur, auto-alimenté, transmet les informations par fréquence radio à un récepteur déporté (maximum 200 m).
Le récepteur est branché sur une prise 230 V, et aff che de 0 à 10 barrettes, selon le niveau de liquide dans la cuve.
Alarme visuelle et sonore de niveau bas
RÉF. 76200 JAUGE WATCHMAN SONIC

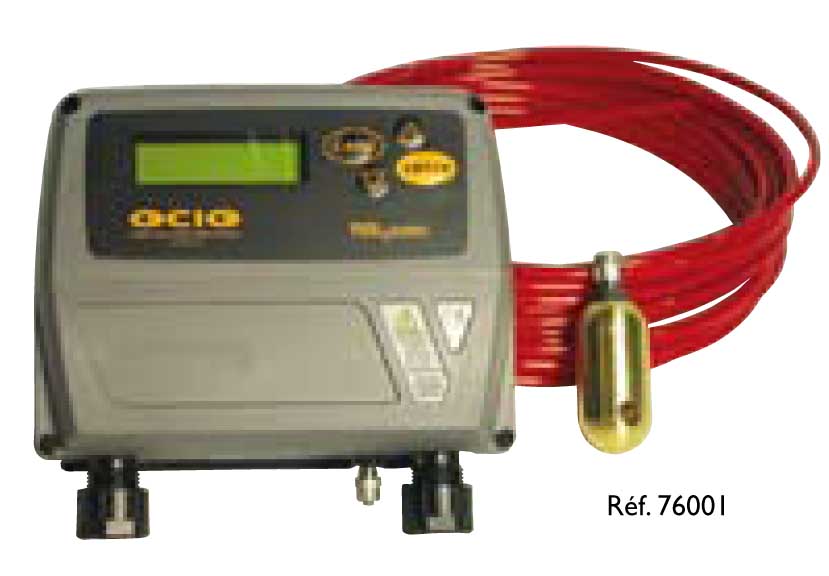

Jauge électronique ocio
Pour cuves aériennes ou enterrées (h. maxi 4 m)
Indication du niveau de liquide en litres, cm, ou en %
Le système se compose d'une sonde de pression à barbotage, reliée à un boîtier électronique .
La mesure de niveau se fait en continu.
Distance maxi entre sonde et boîtier : 50 m
Précision de mesure : +/- 1%
Le système permet de paramétrer les dimensions du réservoir, la densité du liquide, et de programmer
2 niveaux d'alarme et de blocage de tout dispositif électrique relié à la jauge.
Alimentation 230 V – Protection IP55
Livré avec un tube de sonde de 10 m
RÉF. 76001 JAUGE OCIO GAZOLE
Pour gazole et liquides de viscosité similaire.
(Liquides non explosifs, compatibles avec les matériaux de la sonde)
RÉF. 76004 TUYAU DE SONDE OCIO
Tuyau 4x6 mm,vendu au mètre. Pour jauge 76001.
RÉF. 76002 JAUGE OCIO HUILE
Livré avec 3 m de tuyau 9x12 mm

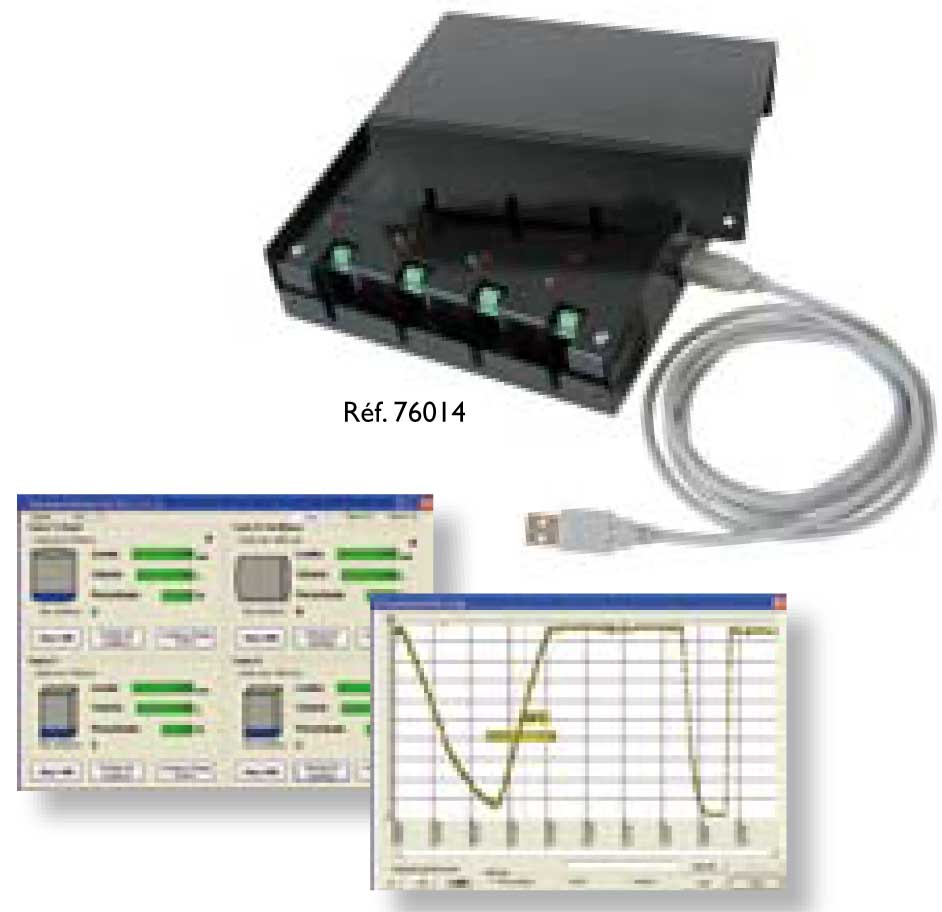

gestion des stocks sur Pc
Les jauges OCIO peuvent être reliées à un PC (12 jauges maximum)
Le "kit gestion" se compose d'un boîtier interface et d'un logiciel sous Windows.
La liaison jauge/interface se fait via un câble informatique
Distance maxi entre jauge et interface : 1000 m
Le logiciel permet de :
– sauvegarder l'historique des stocks
– éditer des diagrammes de stock
– configurer les dimensions des réservoirs
RÉF. 76011 KIT OCIO DESK 1 RÉSERVOIR
RÉF. 76014 KIT OCIO DESK 4 RÉSERVOIRS
RÉF. 76018 KIT OCIO DESK 8 RÉSERVOIRS
RÉF. 76022 KIT OCIO DESK 12 RÉSERVOIRS
(Les jauges OCIO ne sont pas fournies avec les kits)
