Groupes électriques huile

GROUPES à ENGRENAGES 12 V & 24 V
Pour des huiles moteur et hydrauliques
Débit 10 l/min – Pression d'exercice 5 bars
Corps de pompe aluminium, engrenages acier
By-pass automatique intégré dans le corps de pompe
Aspiration & refoulement F 3/4" (20 x 27)
Interrupteur M/A Protection IP55 – CE
Emballage carton individuel : 355 x 195 x 270 mm
Poids 5 kg
Ne pas utiliser plus de 30 min en continu
Réf. 21012 GROUPE 12 V – 10 l/min
Moteur 12 V – 35 A – 2800 tr/min
Réf. 21024 GROUPE 24 V – 10 l/min
Moteur 24 V – 18 A – 2800 tr/min

GROUPE A PALETTES 230 V
Pour des huiles moteur et hydrauliques
Débit 25 l/min – Pression réglable jusqu'à 6 bars
Pompe à palettes, corps fonte, rotor acier
Palettes résine, by-pass réglable
Aspiration & refoulement F1" (26x34)
Interrupteur M/A, câble 1m avec prise 2P+T
Protection IP55 – CE
Moteur 1 CV – 6 A – 1450 tr/min
Emballage carton individuel : 350 x 200 x 280 mm
Poids 14,5 kg
Réf. 21031 GROUPE 230 V – 25 l/min
Convient également pour l'huile de colza

GROUPES A ENGRENAGES
Pour des huiles moteur, boîte, pont, et hydrauliques
Groupes industriels, adaptés aux conditions difficiles : huiles épaisses, fonctionnement en continu, températures élevées (jusqu'à 140° C)
Corps de pompe fonte, axe et engrenages acier traité
Joints Viton – Protection IP55
Hauteur d'aspiration 3 m
By pass réglable de 3 à 10 bars
Il est préférable d'installer un filtre à l'aspiration ainsi qu'un disjoncteur thermique.
Emballage carton individuel : 470 x 210 x 250 mm
Réf. 21020 GROUPE 400 V Tri 20 l/min
Moteur 1 CV – 2,2 A – 1400 tr/min – Poids 15 kg
Aspiration & refoulement F 3/4" (20 x 27)
Réf. 21021 GROUPE 230 V Mono 20 l/min
Moteur 1 CV – 5,6 A – 1400 tr/min – Poids 17 kg
Aspiration & refoulement F 3/4" (20 x 27)
Réf. 21050 GROUPE 400 V TRI 35 l/min
Moteur 1,5 CV – 2,7 A – 1400 tr/min – Poids 18 kg
Aspiration & refoulement F 1" (26 x 34)
Réf. 21051 GROUPE 230 V MONO 35 l/min
Moteur 1,5 CV – 8,5 A – 1400 tr/min – Poids 22 kg

Ensembles électriques huile

GROUPE MURAL 25 l /min
Groupe 21031 sur platine acier laqué
Flexible 4 m DN19 avec raccords sertis
Pistolet verseur avec raccord tournant
Compteur mécanique 27761
Filtre métal à l'aspiration
Emballage carton individuel : 360 x 360 x 300 mm
Poids 24 kg
Réf. 21041 GROUPE MURAL 25 l/min
Convient également pour l'huile de colza

UNITE DE DISTRIBUTION MOBILE
Pour des huiles moteur, boîte, pont, et hydrauliques
Ensemble mobile pour fût 220 l
Roule-fût à 4 roues (dont 2 pivotantes avec frein)
Support pistolet avec égouttoir, support de flexible
Pompe à engrenages 230 V – 750 W – 1450 tr/min
Débit 9 l/min – Pression réglable jusqu'à 12 bars
Flexible 4 m Ø 13 mm, pistolet compteur digital 47387 (voir p. 30)
Flexible d'aspiration Ø 19 mm avec clapet crépine
Emballage carton individuel : 1090 x 690 x 300 mm
Poids 35 kg
Réf. 21100 UNITé DE DISTRIBUTION MOBILE 230 V
Interrupteur M/A, câble 2 m avec prise 2P+T
Réf. 21112 UNITé DE DISTRIBUTION MOBILE 12 V
Caractéristiques similaires, sauf:
Groupe à engrenages 12 V débit 6 l/min
Chargeur de batterie intégré (batterie non fournie)

UNITE DE FILTRATION MOBILE
Pour des huiles moteur et hydrauliques
Ensemble mobile pour éliminer les particules en suspension dans l'huile (systèmes hydrauliques
ou de lubrification de machines )
Diable en acier laqué époxy avec support de flexibles
Groupe 21031
Débit 20 à 25 l/min selon l'engorgement du filtre
Unité de filtration 10 μ à cartouche interchangeable
Manomètre de contrôle de l'engorgement du filtre
Interrupteur M/A, câble 1m avec prise 2P+T
Flexibles aspiration et refoulement transparents, Ø 19 mm, à spire métal, L. 2 m
Emballage carton individuel : 670 x 310 x 330 mm
Poids 28 kg
Réf. 21200 UNITé DE FILTRATION MOBILE

Récupérateurs huile

RECUPERATEURS HUILES USEES
Utilisation sous ponts élévateurs
Réservoir sur 4 roues (dont 2 pivotantes)
Vidange du réservoir par pression (0,5 bar)
Tuyau flexible 1,5 m avec bec métal
Bac de récupération 20 l orientable et réglable en hauteur
Jauge extérieure à niveau visible
Peinture laque époxy rouge
Réf.49060 RECUPERATEUR 60 L
Dimensions 570 x 500 x (900-1450) mm – Poids 21 kg
Réf.49080 RECUPERATEUR 80 L
Dimensions 570 x 500 x (1100-1650) mm – Poids 25 kg

VIDANGE PAR ASPIRATION 80 L
Réservoir sur 4 roues (dont 2 pivotantes)
Branchement sur un circuit d'air comprimé (8/10 bar)
L'aspiration se fait par depression dans la cuve (effet Venturi )
Capacité d'aspiration 0,6-1,6 l/min (huile à 60-80°C)
Vidange du réservoir par pression (0,5 bar)
Tuyau flexible 1,5 m avec bec métal
Manomètre de contrôle de pression d'air
Livré avec sondes rigides, semi rigides, embouts spéciaux
Réf. 49081 VIDANGE PA R ASPIRATION 80 L
Réf. 49082 VIDANGE PA R ASPIRATION avec bol de contrôle
Idem ci-dessus + bol de contrôle de l'huile récupérée
Réf. 49083 VIDANGE PA R ASPIRATION ET GRAVITE
Idem 49082 + bac de récupération télescopique

CHARIOT RECUPERATEUR DE FOSSE 70 L
Fabrication tôle d'acier laqué époxy rouge
Roulettes type wagonnet sur axes télescopiques
Largeur réglable de 0,90 à 1,3 m
Grille de récupération avec poignées
Vanne d'écoulement avec raccord cannelé
Dimensions 850 x 650 x 220 mm – Poids 32 kg
Réf. 49035 CHARIOT DE FOSSE 70 L

CHARIOT RECUPERATEUR DE FOSSE 110 L
Fabrication tôle d'acier 3 mm laqué époxy noir
Roulettes nylon sur axes télescopiques
Largeur réglable de 0,86 à 1,35 m
Grille de récupération avec poignées
Évacuation droite ou gauche, vanne de sécurité et bouchon
Dimensions 800 x 800 x 250 mm – Poids 50 kg
Réf. 49030 CHARIOT DE FOSSE 110 L

CHARIOT RECUPERATEUR 70 L
Pour récupération sous véhicule
Fabrication tôle d'acier laqué époxy rouge
4 roulettes caoutchouc dont 2 pivotantes
Poignée de transport amovible
Grille de récupération avec poignées
Vanne d'écoulement avec raccord cannelé
Dimensions 850 x 650 x 220 mm – Poids 32 kg
Réf. 49036 CHARIOT RECUPERATEUR 70 L

ENSEMBLE PNEUMATIQUES FIXES

POMPE 3/1 EQUIPEE FLEXIBLE 4 m POIGNEE
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Flexible 1SN13 L. 4 m
Poignée huile réf. 48112
RÉf. 45021 pour Tonnelet 60 L
RÉf. 45022 pour fût 200 L

POMPE 3/1 EQUIPEE FLEXIBLE 4 m, PISTOLET DIGITAL
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Flexible 1SN13 L. 4 m
Pistolet compteur digital 47386
RÉf. 45031 pour Tonnelet 60 L
RÉf. 45032 pour fût 200 L
RÉf.45037 pour IBC 1000 L
Avec platine supérieure support de pompe

POMPE 3/1 ENROULEUR 10 m PISTOLET DIGITAL
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Enrouleur de fl exible 10 m réf. 51112
Pistolet compteur digital réf. 47386
RÉf. 45051 pour Tonnelet 60 LL
RÉf. 45052 pour fût 200 L
RÉf. 45054 pour cuve 1500 L
RÉf. 45057 pour IBC 1000 L
Avec platine supérieure support de pomp

KIT EQUIPEMENT MURAL
Support mural pompe
Flexible Ø 19 mm – L. 1,5 m
Fausse bonde coulissante
Tube plongeur fût + coude FF3/4" (20x27)
RÉf. 43916KIT EQUIPEMENT MURAL

ENSEMBLES PNEUMATIQUES MOBILES

POMPE 3/1 EQUIPEE 4 m AVEC DIABLE
Pour tonnelet 60 L
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Flexible 1SN13 – L. 4 m
Diable plate-forme
Réf. 45621 AVEC POIGNEE STANDARD
Equipé poignée huile 48112
Réf. 45631 AVEC PISTOLET COMPTEUR DIGITAL
Équipé pistolet compteur digital 47386

POMPE 3/1 EQUIPEE 4 m AVEC ROULE-FÛT
Pour fût 200 L
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Flexible 1SN13 – L. 4 m
Roule-fût
Réf. 45722 AVEC POIGNEE STANDARD
Equipé poignée huile réf. 48112
Réf. 45732 AVEC PISTOLET COMPTEUR DIGITAL
Equipé pistolet compteur digital réf. 47386

ENROULEUR AVEC ROULE-FÛT
Pour fût 200 L
Pompe 3/1 double effet
Filtre à air et raccords rapides air
Fausse bonde coulissante
Tube plongeur acier galvanisé
Enrouleur de flexible 10 m réf. 51112
Pistolet compteur digital réf. 47386
Roule-fût à 3 roues dont 1 pivotante avec frein
Réf. 45952 AVEC PISTOLET COMPTEUR DIGITAL

OPTIONS
Réf. 44806 SUPPLEMENT FLEXIBLE 10 m – En remplacement du 4 m standard
Réf. 51162 SUPPLEMENT ENROULEUR 15 m – En remplacement du 10 m standard
Réf. 44286 SUPPLEMENT POMPE 5/1 – En remplacement pompe 3/1 standard – Tube plongeur adapté –
Avec régulateur et lubrificateur
Réf. 47395 SUPPLEMENT PISTOLET PRESELECTION – Pistolet 47390 en remplacement du pistolet digital 47386

ACCESSOIRES HUILE

PISTOLET DE DISTRIBUTION HUILE
Entrée F 1/2" (15x21)
Débit maxi 30 l/min
Levier de manoeuvre protégé et verrouillable
RÉf. 48112 Pistolet embout rigide
Tube rigide 250 mm et bec antigoutte
RÉf. 48113 Pistolet embout flexible
Flexible 250 mm, tube coudé et bec antigoutte
RÉf. 48116 Pistolet embout flexible BV
Flexible 250 mm, tube coudé et bec antigoutte pour boîte de vitesses

COMPTEUR DIGITAL HUILE NU
Raccordement F1/2" (15x21)
Pression maxi 70 bars – Débit maxi 30 l/min
Corps et chambre de mesurage en aluminium
Engrenages ovales en acétal
Précision : +/- 0,5% dans la plage de débit
Affichage digital
Compteur partiel de 0,1 à 999,9 L avec remise à zéro
Totalisateur à 6 chiffres
Alimentation : 2 piles 1,5 V type N/LR1
RÉf. 47400 Compteur électronique huile

PISTOLET COMPTEUR DIGITAL
Compteur digital décrit ci-dessus
Protection antichoc du compteur en caoutchouc
Pistolet de distribution décrit ci-dessus
Sortie avec bec antigoutte
RÉf. 47386 Pistolet compteur digital rigide
Sortie tube rigide coudé L. 150 mm
RÉf. 47387Pistolet compteur digital flexible
Sortie tube rigide coudé et flexible caoutchouc
RÉf. 47389 Pistolet compteur digital rigide BV
Sortie tube rigide coudé et fl exible caoutchouc
Bec antigoutte spécial boîte de vitesses

PISTOLET COMPTEUR DIGITAL A PRE-SELECTIONS
Entrée raccord tournant avec filtre F 1/2" (15x21)
Pression maxi 70 bars – Débit maxi 30 l/min
Engrenages ovales en acétal
Précision : +/- 0,5% dans la plage de débit
Affichage digital – Compteur partiel de 0,1 à 999,9 L avec remise à zéro
Totalisateur à 6 chiffres
Quantité préselectionnable : de 0,1 à 99,9 L
Mémorisation possible de 5 présélections
Bec antigoutte spécial boîte de vitesses multi-positions
Alimentation : 4 piles 1,5 V type AA
RÉf. 47390 Pistolet a compteur digital à pré-sélections

COMPTEUR MECANIQUE NU
Raccordement F1/2" (15x21)
Raccordement possible aux pistolets
Pression maxi 70 bars – Débit maxi 30 l/min
Corps et chambre de mesurage en aluminium
Engrenages ovales en acétal
Précision : +/- 1% dans la plage de débit
Compteur partiel de 0,1 à 999,9 litres avec remise à zéro.
Totalisateur à 6 chiffres
Réf. 47310 COMPTEUR MéCANIQUE HUILE

COMPTEUR D'IMPULSIONS
Raccordement F1/2" (15x21)
Pression maxi 70 bars – Débit maxi 30 l/min
Corps et chambre de mesurage en aluminium
Engrenages ovales en acétal
Précision : +/- 0,5% dans la plage de débit
100 impulsions par litre
Réf. 74202 émetteur d'impulsions

BLOC EMETTEUR ELECTROVANNE
Montage sur une ligne de distribution reliée à une gestion centralisée.
Combine les fonctions de vanne et de comptage, ce qui réduit le nombre de raccords hydrauliques.
Raccordement F1/2" (15x21)
Pression maxi 70 bars – Débit maxi 30 l/mIn
Corps et chambre de mesurage en aluminium
Engrenages ovales en acétal
Précision : +/- 0,5% dans la plage de débit
Vanne monostable, normalement fermée
Équipé d'un filtre métal 150 μ
Alimentation 24 V par gestion
Dimensions (hxlxp) : 620 x 215 x 100 mm
Réf. 75104 BLOC EMETTEUR ELECTROVANNE
Compatible huiles et liquide de refroidissement

AFFICHEUR DIGITAL
Raccordement à un émetteur d'impulsion ou à une gestion centralisée
Hauteur des chiffres 60 mm
Permet une vision aisée de la distribution par l'opérateur
Réf. 75106 AFFICHEUR DEPORT

EMBOUTS POUR PISTOLETS HUILE
Entrée M 1/2" (15x21)
Sortie avec bec antigoutte
Réf. 47803 EMBOUT RIGIDE
Réf. 47804 EMBOUT FLEXIBLE
Réf. 47805 EMBOUT FLEXIBLE BV

RACCORD TOURNANT DROIT M F 1/2" (15x21)
Avec tamis filtrant
À monter entre le flexible et la poignée de distribution
Réf. 47388 RACCORD TOURNANT FILTRE

EGOUTTOIR POUR PISTOLET
Fixation murale ou sur flanc de cuve
Tôle acier laqué époxy
Système d'accroche du pistolet
Bac de récupération avec vanne de vidange
Dimensions (hxlxp) : 620 x 215 x 100 mm
Réf. 49005 EGOUTTOIR PISTOLET HUILE

SERINGUES
Corps en laiton
Tige acier, joint PE
Tube rigide 150 mm et flexible
Réf. 34025 SERINGUE HUILE 250 CC
Réf. 34050 SERINGUE HUILE 500 CC
Réf. 34095 SERINGUE HUILE 950 CC

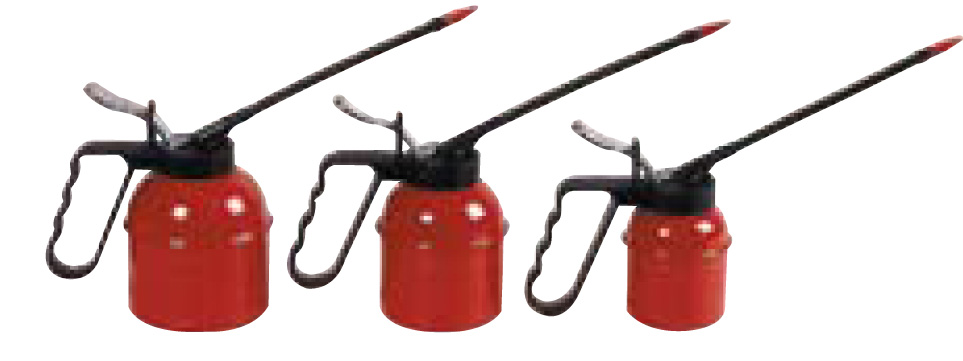

BURETTES
Corps en tôle acier peint
Piston laiton
Bec flexible
Réf. 32522 BURETTE HUILE 200 CC
Réf. 32523 BURETTE HUILE 300 CC
Réf. 32525 BURETTE HUILE 500 CC
