Gedo présente : Pièces et accessoires pour graisses et graissage

















MATERIEL MANUEL GRAISSAGE "PRO"

POMPE ZINGUEE TIGE
Pression 800 bars – Débit 2 cm3 par course
Corps en acier renforcé, épaisseur 1,2 mm
Tête en alliage moulé avec valve de purge
Tige acier avec agrafe 4 mors
Remplissage : cartouche 450 g ou aspiration vrac
Emballage individuel sous sac plastique
(10 pièces par carton)
Réf. 36205 POMPE MANUELLE AVEC TIGE

POMPE ZINGUEE FLEXIBLE
Pression 800 bars – Débit 2 cm3 par course
Corps en acier renforcé, épaisseur 1,2 mm
Tête en alliage moulé avec valve de purge
Flexible polyamide 300 mm avec agrafe 4 mors
Remplissage : cartouche 450 g ou aspiration vrac
Emballage individuel sous sac plastique
(10 pièces par carton)
Réf. 36208 POMPE MANUELLE AVEC FLEXIBLE

POMPE ZINGUEE HP TIGE
Pression 850 bars, haute performance
Corps en acier renforcé, épaisseur 1,2 mm
Tête en alliage moulé avec valve de remplissage
Tige acier avec agrafe 4 mors
Remplissage : cartouche 450 g ,aspiration vrac, pompe de remplissage
Emballage individuel sous sac plastique
(10 pièces par carton)
Réf. 37095 POMPE MANUELLE AVEC TIGE

PISTOLET ZINGUE FLEXIBLE
Possibilité de réglage pression ou débit
Libère une main pour maintenir l'agrafe
Tête en alliage moulé avec valve de remplissage
Flexible polyamide 300 mm avec agrafe 4 mors
Remplissage : cartouche 450 g, aspiration vrac,
pompe de remplissage
Emballage individuel sous sac plastique
(10 pièces par carton)
Réf. 37575 PISTOLET MANUEL AVEC FLEXIBLE

PISTOLET PNEUMATIQUE
Fonctionne en débit continu ou en "coup par coup"
Débit 0,6 cm3 de graisse par coup
Pression entrée air : 3 à 8 bars
Ratio 50/1
Tête et moteur en alliage moulé avec:
- valve de remplissage
- Flexible 450 mm avec agrafe
- Remplissage : cartouche 450 g, pompe de remplissage
Emballage carton individuel
Réf. 48950 PISTOLET PNEUMATIQUE AVEC FLEXIBLE













MATERIEL MANUEL GRAISSAGE "ECO"

POMPE TIGE RIGIDE
Pression maxi 400 bars
Corps et tête en acier peinture noire
Tige 150 mm avec agrafe 4 mors
Filetage sortie M 10x100
Remplissage : cartouche 450 g ou aspiration vrac
Réf. 33005 POMPE MANUELLE AVEC TIGE

POMPE FLEXIBLE
Pression maxi 400 bars
Corps et tête en acier peinture noire
Flexible 300 mm et agrafe 4 mors
Filetage sortie M 10x100
Remplissage : cartouche 450 g ou aspiration vrac
Réf. 33008 POMPE MANUELLE AVEC FLEXIBLE

POMPE UNIVERSELLE FLEXIBLE
Pression maxi 400 bars
Corps et tête en acier peinture noire
Flexible 300 mm et agrafe 4 mors
Filetage sortie M 10x100
Valve de remplissage type US ( Ø 14,7 mm)
Remplissage : cartouche 450 g, aspiration vrac, pompe de remplissage
Réf. 33095 POMPE UNIVERSELLE AVEC FLEXIBLE

PISTOLET UNIVERSEL TIGE
Pression maxi 345 bars
Corps acier tête aluminium
Tige 150 mm avec agrafe 4 mors
Filetage sortie M 10x100
Valve de remplissage type US (Ø 14,7 mm)
Remplissage : cartouche 450 g ,aspiration vrac, pompe de remplissage
Réf. 33076 PISTOLET UNIVERSEL AVEC TIGE

PISTOLET UNIVERSEL FLEXIBLE
Pression maxi 345 bars
Corps acier tête aluminium
Flexible 300 mm et agrafe 4 mors
Filetage sortie M 10x100
Valve de remplissage type US (Ø 14,7 mm)
Remplissage : cartouche 450 g ,aspiration vrac, pompe de remplissage
Réf. 33075 PISTOLET UNIVERSEL FLEXIBLE













POMPES PNEUMATIQUES GRAISSE
Les pompes pneumatiques à graisse COGETIL sont des pompes double effet (débit de graisse à la montée et à la descente du piston), ce qui améliore le débit, réduit les pulsations et augmente la fiabilité.
L'utilisation d'une pompe pneumatique de graissage nécessite certaines précautions qui assureront le bon fonctionnement du matériel et sa fiabilité dans le temps:
– débrancher le raccord rapide d'alimentation d'air après utilisation,
– installer un filtre à air pour protéger le moteur pneumatique contre la condensation,
– installer un régulateur d'air pour ne pas dépasser les pressions d'alimentation d'air prescrites (5 à 8 bars).
A la différence des pompes pneumatiques pour huiles, la canne plongeuse d'une pompe à graisse est spécifique à chaque contenant et ne peut pas être recoupée (clapet en bout de canne).
Les pompes à graisse COGETIL ont un rapport de pression de 50/1 : 8 bars de pression d'air donnent 400 bars de pression de graisse en sortie de pompe. Vérifier régulièrement l'état du flexible de sortie de graisse.

POMPE 50/1 STANDARD
Pompe double effet 2" (50 x 60)
Ratio 50/1 – Débit maxi 0,6 kg/min
Entrée air F 1/4" (8x13)
Sortie graisse F 3/8" (12x17)
Ø canne : 38 mm
Fausse bonde M 2" (50x60)
Pression d'air recommandée 5 à 8 bars
Réf. 48900 POMPE STD SEAU 20 kg
Longueur canne : 415 mm
Emballage carton 720 x 140 x 100 – Poids 7 kg
Réf. 48901 POMPE STD TONNELET 60 kg
Longueur canne : 740 mm
Emballage carton 1050 x 140 x 100 – Poids 9 kg
Réf. 48902 POMPE STD FÛT 200 kg
Longueur canne : 950 mm
Emballage carton 1270 x 140 x 100 – Poids 11 kg

POMPE 50/1 GROS DEBIT
Pompe pour usages intensifs et conditions difficiles
Pompe double effet 3" (80 x 90)
Ratio 50/1 – Débit maxi 2 kg/min
Entrée air F 1/4" (8x13)
Sortie graisse F 3/8" (12x17)
Ø canne : 35 mm
Fausse bonde M 2" (50x60)
Pression d'air recommandée 5 à 8 bars
Réf. 48501 POMPE GD TONNELET 60 kg
Longueur canne : 630 mm
Emballage carton 1010 x 160 x 200 – Poids 9 kg
Réf. 48502 POMPE GD FÛT 200 kg
Longueur canne : 840 mm
Emballage carton 1170 x 160 x 000 – Poids 11 kg













ENSEMBLES GRAISSE DEBIT STANDARD GRAISSE

POMPE 50/1 STD EQUIPEE 4 m
Pompe 50/1 standard
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Flexible graisse 2SC.10 – L. 4 m raccord MF adaptateur
Réf. 48910 POUR SEAU 20 kg
Réf. 48911 POUR TONNELET 60 kg
Réf. 48912 POUR FÛT 200 kg

POMPE 50/1 STD AVEC ENROULEUR
Pompe 50/1 standard
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Enrouleur graisse flexible 2SC.10 – L. 10 m + liaison 1,5 m
Réf. 48931 POUR TONNELET 60 kg
Réf. 48932 POUR FÛT 200 kg

POMPE 50/1 STD AVEC DIABLE
Pompe 50/1 standard
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Flexible graisse 2SC.10 – L. 4 m raccords MF adaptateur
Diable plate-forme
Réf. 48920 POUR SEAU 20 kg
Réf. 48921 POUR TONNELET 60 kg

POMPE 50/1 STD AVEC ROULE FUT
Pompe 50/1 standard
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Roule-fût
Réf. 48922 POUR FÛT 200 kg
Flexible graisse 2SC.10 – L. 4 m raccords MF adaptateur
Réf. 48942 POUR FÛT 200 kg + ENROULEUR
Enrouleur graisse flexible 2SC.10 – L. 10 m + liaison 1,5 m

OPTIONS
Réf. 48806 SUPPLEMENT FLEXIBLE 10 m
– En remplacement du 4 m standard
Réf. 51248 SUPPLEMENT ENROULEUR 15 m – En remplacement du 10 m standard







ENSEMBLES GRAISSE GROS DEBIT

POMPE 50/1 GD EQUIPEE 4 m
Pompe 50/1 gros débit
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Flexible graisse 2SC.10 – L. 4 m raccords MF adaptateur
Réf. 48521 POUR TONNELET 60 kg
Réf. 48522 POUR FÛT 200 kg

POMPE 50/1 GD AVEC ENROULEUR
Pompe 50/1 gros débit
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Enrouleur graisse flexible 2SC.10 – L. 10 m + liaison 1,5 m
Réf. 48561 POUR TONNELET 60 kg
Réf. 48562 POUR FÛT 200 kg

POMPE 50/1 GD AVEC DIABLE
Pompe 50/1 gros débit
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Flexible graisse 2SC.10 – L. 4 m – Raccords MF adaptateur
Diable plate-forme
Réf. 48621 POUR TONNELET 60 kg

POMPE 50/1 GD AVEC ROULE FUT
Pompe 50/1 gros débit
Filtre à air et raccords rapides
Couvercle et plateau suiveur
Pistolet de graissage flexible et agrafe
Rotule orientable
Roule-fût
Réf. 48722 POUR FÛT 200 kg
Flexible graisse 2SC.10 – L. 4 m raccords MF adaptateur

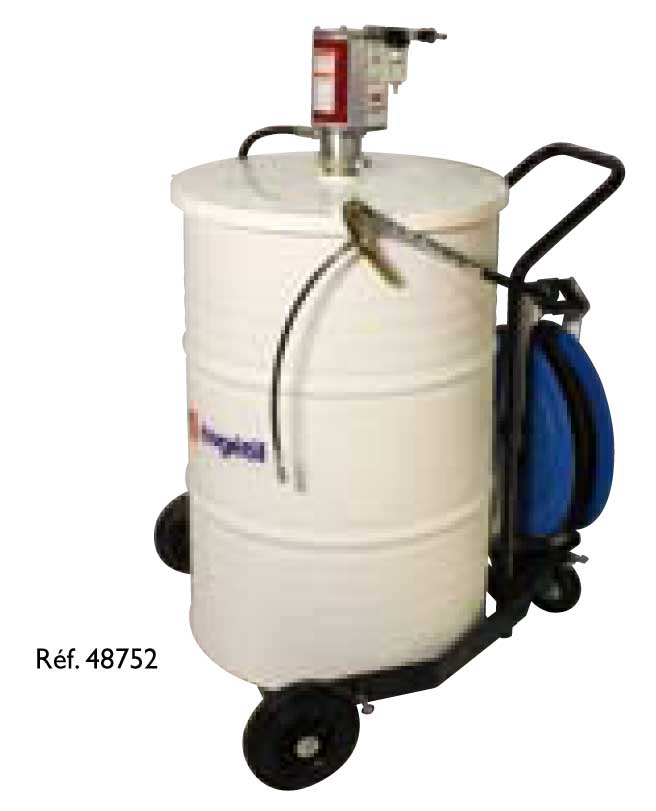

Réf. 48752 POUR FÛT 200 kg + ENROULEUR
Enrouleur graisse flexible 2SC.10 – L. 10 m + liaison 1,5 m
à la place du flexible 4 m

OPTIONS
Réf. 48806 SUPPLEMENT FLEXIBLE 10 m
– En remplacement du 4 m standard
Réf. 51248 SUPPLEMENT ENROULEUR 15 m – En remplacement du 10 m standard





















ACCESSOIRES GRAISSE

FLEXIBLES DE DISTRIBUTION
Liaison entre poignée et agrafe ou pompe manuelle et agrafe.
Raccordement MM 1/8" (5x10)
Polyamide : simple tresse, pression 700 bars
Caoutchouc : double tresse pression 840 bars
Livré sans agrafe
Réf. 38830 FLEXIBLE POLYAMIDE 300 mm
Réf. 38831 FLEXIBLE CAOUTCHOUC 300 mm
Réf. 38845 FLEXIBLE POLYAMIDE 450 mm
Réf. 38846 FLEXIBLE CAOUTCHOUC 450 mm

AGRAFES STANDARD
Entrée F 1/8" (5x10), sortie Ø 14
Existent en 3 ou 4 mors, avec ou sans bille
Les agrafes à bille stoppent l'écoulement de graisse dès que l'agrafe est déconnectée ; elles sont
recommandées avec les pompes manuelles, déconseillées avec les pompes pneumatiques.
Conditionnement : sachet plastique de 5 pièces
Réf. 37105 AGRAFE 3 MORS SANS BILLE
Réf. 37106 AGRAFE 3 MORS AVEC BILLE
Réf. 37107 AGRAFE 4 MORS SANS BILLE
Réf. 37108 AGRAFE 4 MORS AVEC BILLE

AGRAFES SPéCIALES
Entrée F 1/8" (5x10), sortie Ø 14
Conditionnement : sachet plastique de 2 pièces
Réf. 37115 AGRAFE 4 MORS à 90°
Réf. 37390 AGRAFE à TIRER

Pour graisseur à bille tête plate 6 pans de 15 mm

PISTOLET DE GRAISSAGE STD
Entrée F 1/4" (8x13), sortie F1/8" (5x10)
Livré avec flexible 300 mm et agrafe
Réf. 48100 PISTOLET DE GRAISSAGE

PISTOLET COMPTEUR DIGITAL
Entrée F 1/4" (8x13), sortie F1/8" (5x10)
Structure aluminium, engrenages ovales
Affichage digital : compteur partiel en grammes avec remise à zéro, totalisateur en kg.
Pression maxi 500 bars – Précision +/- 3%
Livré sans flexible ni agrafe ni rotule tournante
Réf. 48120 PISTOLET COMPTEUR DIGITAL

RACCORDS TOURNANTS
Raccordement MF 1/4" (8x13)
Pression maxi 500 bars
Réf. 48821 RACCORD TOURNANT DROIT
Réf. 48823 DOUBLE ROTULE Z

COUVERCLES
Tôle acier embouti, peinture laquée
Bonde centrale 2" F (50x60)
3 vis de blocage
Réf. 31246 COUVRE-SEAU 20/25 kg
Ø intérieur 330 mm
Réf. 31247 COUVRE-TONNELET 60 kg
Ø intérieur 380 mm
Réf. 31248 COUVRE-FÛT 200 kg
Ø intérieur 610 mm

PLATEAU SUIVEUR
Tôle acier, trou central Ø 39 mm
Réf. 31256 PLATEAU SUIVEUR SEAU 20/25 kg
Ø extérieur 290 mm
Réf. 31257 PLATEAU SUIVEUR TONNELET 60 kg
Ø extérieur 352 mm
Réf. 31258 PLATEAU SUIVEUR FÛT 200 kg
Ø extérieur 550/590 mm (lèvre caoutchouc)

DIABLE PLATE-FORME
Pour seau 25 kg et tonnelet 60 kg
Construction tôle et tube acier galvanisé
Plate-forme avec blocage de l'emballage
Poignée de transport avec griffe de maintien
2 roues et pied support
Réf. 41100 DIABLE PLATE-FORME

ROULE FUT
Construction tôle et tube acier peint
2 roues fixes + 1 roue directionnelle avec frein
Platine support enrouleur en partie basse
Accroche pistolet sur timon
Réf. 41320 Roule-fût
