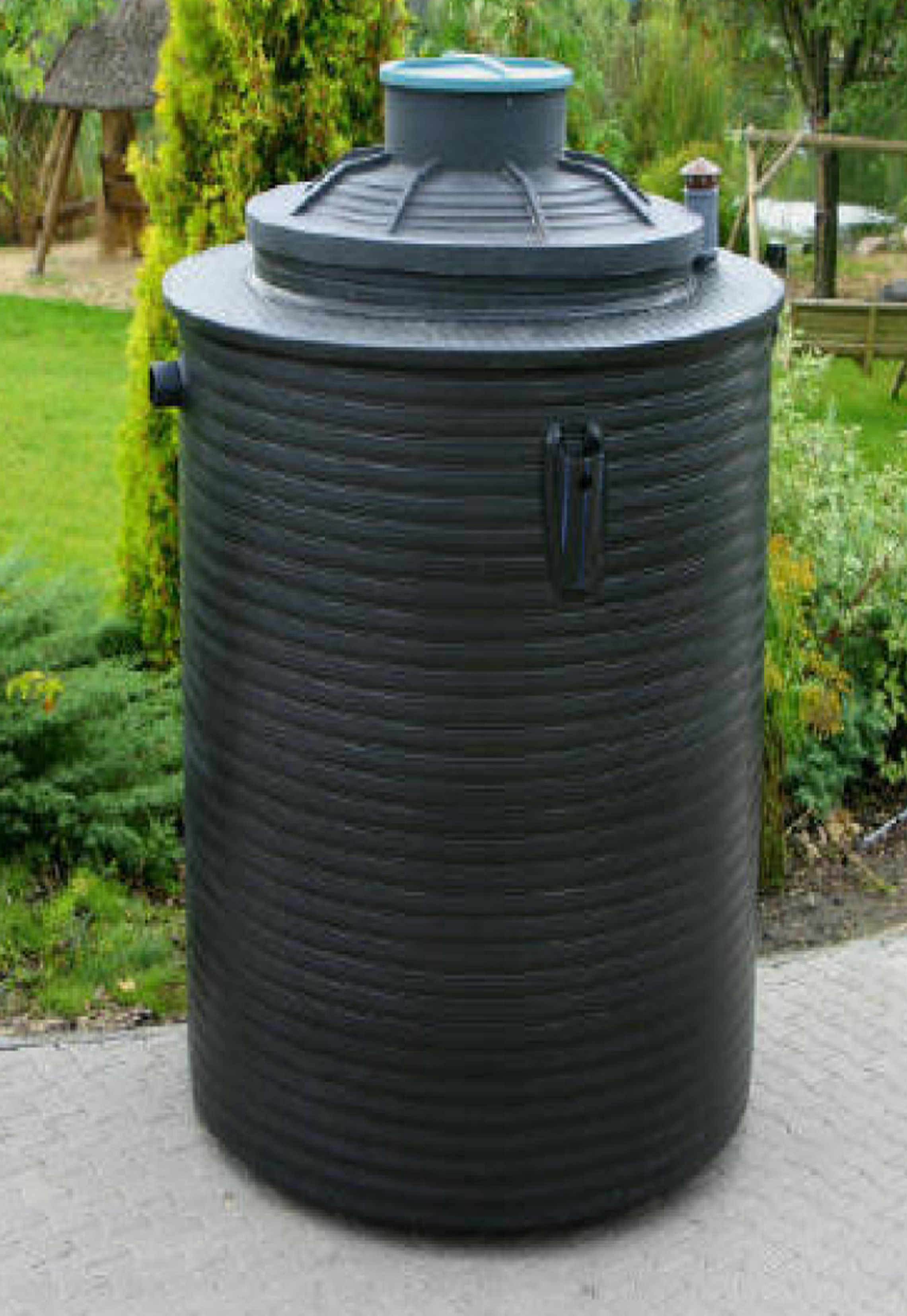

Gedo présente : Micro station d'épuration Eauclin
  • Traitement des effluents domestiques
  • De 6 à plus de 20 EH (équivalent habitant)
  • La micro-station d'épuration de marque EAUCLIN est de type culture fixée. Elle est destinée au traitement des effluents domestiques, des maisons individuelles non raccordées au réseau d'assainissement pour 10 EH en conformité avec l'annexe ZA de la norme 12566-3.
    La charge hydraulique journalière sera de : 1 500 l
    Les charges organiques journalières seront de : DBO5 600 g soit 400 mg/l, MES 900 g soit 600 mg/l

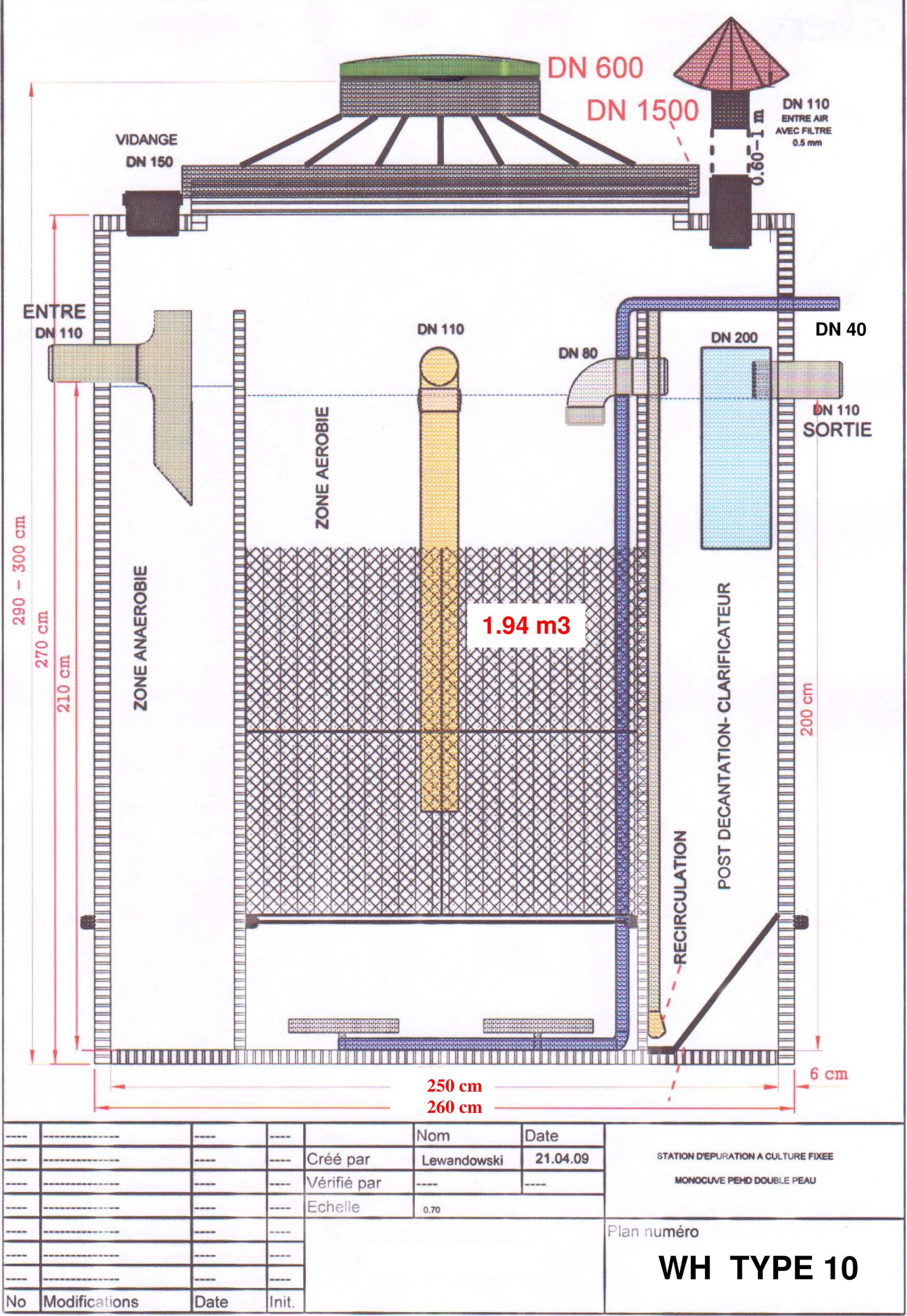

    La micro-station de type 10 est une monocuve à écoulement gravitaire qui intègre les trois étapes pour le traitement des effluents, à savoir :
    - décantation primaire ou pré-traitement,
    - traitement,
    - post décantation ou clarificateur.
  • La STEP est équipée en entrée et sortie de tubes en PE DN 110 soudés à la structure de la cuve.
    Sur ces tubes viennent s'emboîter des manchons réducteurs PVC 110/100 équipés de joints à lèvres, pour répondre aux besoins du terrain car la majorité des tuyaux d'assainissement sont en DN 100.
    Ce type d'assemblage, avec joints à lèvres, permet une certaine flexibilité de façon à supporter un léger mouvement de terrain sans risque de cassure (si collage) ou de fuites possibles.
    Prévoir un regard de collecte en amont de la STEP s'il y a présence de plusieurs arrivées d'effluents.
    Afin d'obtenir une bonne ventilation secondaire, le regard devra être étanche.

PARAMETRES DE DIMENSIONNEMENT POUR 10 EH.
Débit hydraulique nominal journalier
Volume / EH / J 150 l
Volume journalier 150 l x 10 1 500 l

Charge nominale journalière
DBO5 60g x 10 600 g soit 400 mg/l
MES 90g x 10 900 g soit 600 mg/l
Surface au sol station 5.30 m²
Surface pose 9.07 m²
Volume total de la station 12.50 m3
Volume utile de la station 9.50 m3
Fosse toutes eaux 4.50 m3
Réacteur biologique 3.50 m3
Post décantation 1.50 m3
Temps de séjour (base 150 l/J/EH) soit 1 500 l/J
Fosse toutes eaux 3 jours
Réacteur biologique 2.33 jours
Post décantation 1 jour
Volume lit bactérien 1.94 m3
Surface spécifique lit bactérien 100 m²/m3
Surface lit bactérien 194 m²
Charge surfacique g.DBO5/m² 2.32 gr

Avec une eau résiduaire urbaine décantée primaire typique, une charge surfacique de l'ordre de
5 g.DBO5/J-m² permet d'obtenir un rejet à moins de 30 mg/l de DBO.
